ออกแบบแสง Warehouse Logistics: จาก Loading Dock ถึง Picking

โกดังโลจิสติกส์ไม่ใช่ห้องสี่เหลี่ยมที่มีชั้นวางตั้งอยู่ข้างใน แต่เป็นกระบวนการที่สินค้าเคลื่อนตลอดเวลา พาเลตเข้าทาง Loading dock ถูกยกขึ้น Rack หยิบลงมาอ่าน Barcode ส่งผ่าน Packing และ Sortation ก่อนออกจากอาคาร แสงที่ดีจึงต้องตาม “งานและการเคลื่อนที่” ไม่ใช่เฉลี่ยจำนวนโคมจากพื้นที่ตารางเมตรแล้วใช้แบบเดียวทั้งโกดัง

บทความนี้ต่างจาก “มาตรฐานแสงสว่างคลังสินค้า” อย่างไร

หากต้องการดูตัวเลขกฎหมายไทยและตาราง Lux เป็นหลัก ให้อ่าน มาตรฐานแสงสว่างคลังสินค้า: ค่า Lux และวิธีออกแบบ ส่วนบทความนี้จะตอบคำถามถัดมา: เมื่อรู้เกณฑ์แล้ว จะจัดแสงให้เข้ากับ workflow, Rack, Forklift, Scanner, Conveyor และระบบ WMS อย่างไรโดยไม่ใช้พลังงานเกินจำเป็น

ฐานอ้างอิงปัจจุบันประกอบด้วยกฎหมายความปลอดภัยในการทำงานของไทย และแนวทางคุณภาพแสงสากล เช่น ISO/CIE 8995-1:2025 ซึ่งมาแทน ISO 8995-1:2002 ที่ถูกถอนแล้ว รวมถึง EN 12464-1:2021 ที่ให้ความสำคัญทั้ง task area, immediate surround, glare และ flicker

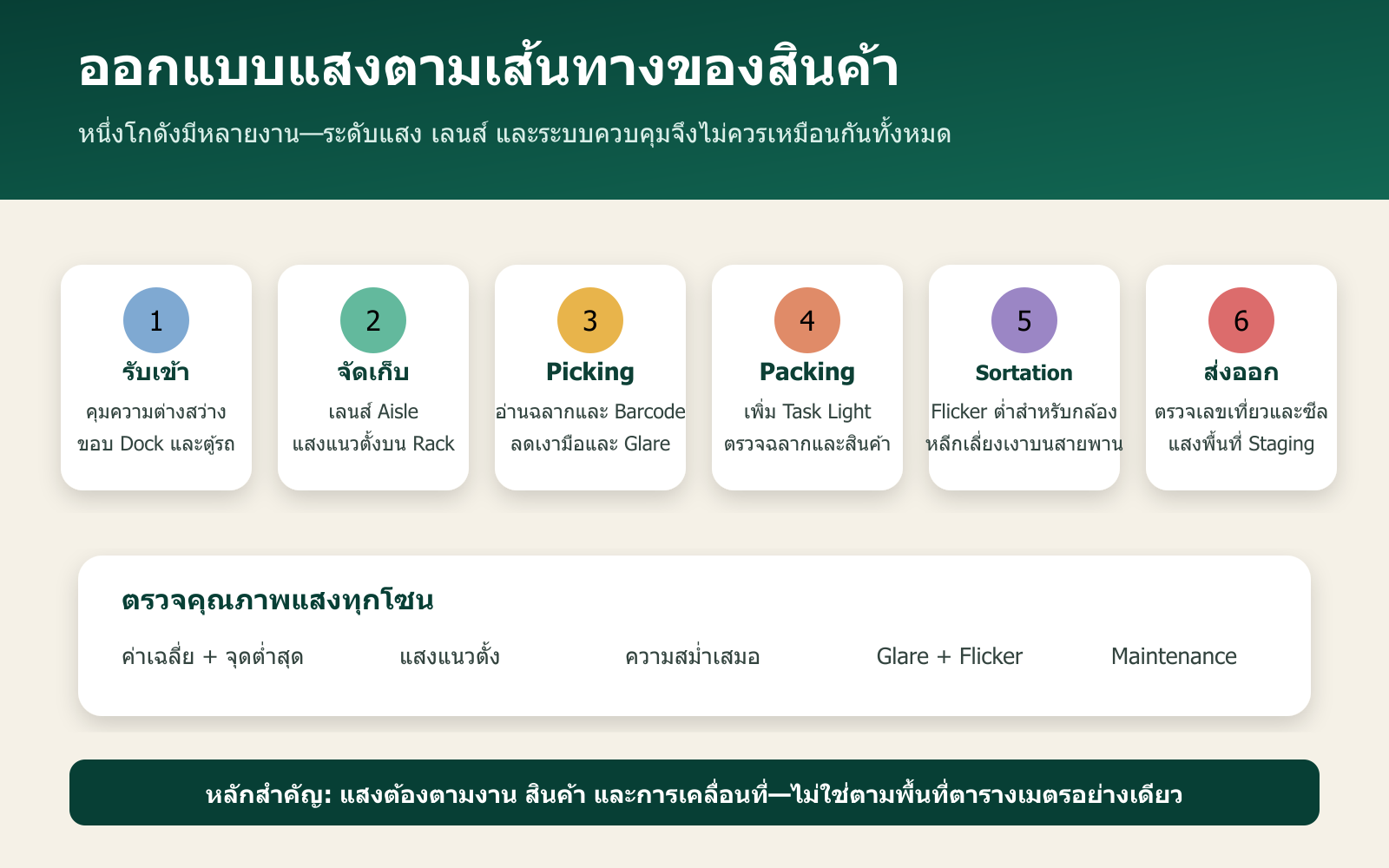

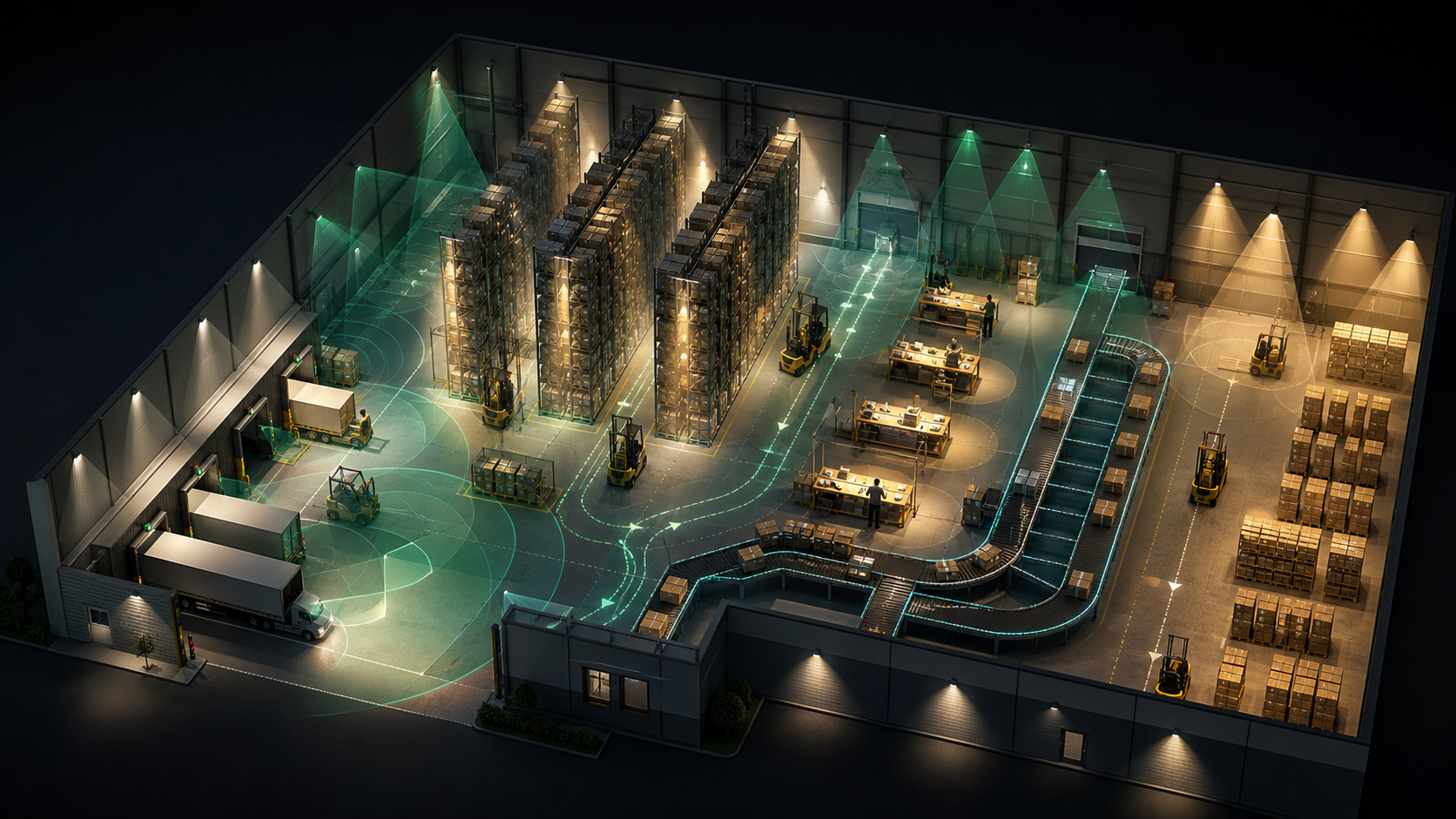

แบ่งโซนก่อนเลือกโคม: จาก Receiving ถึง Dispatch

Aisle Optic ไม่ใช่แค่ลำแสงแคบ

คำว่า Narrow beam ฟังดูเหมาะกับทางเดินแคบ แต่ถ้าลำแสงลงพื้นอย่างเดียว พนักงานอาจเห็นเส้นทางชัดแต่หน้ากล่องมืด Aisle optic ที่ดีต้องส่งแสงตามแนวยาวของ aisle พร้อมยกแสงขึ้นหน้าชั้นอย่างควบคุมได้ ไม่เสียแสงไปด้านบนหรือสร้างแถบสว่างจัดกลางพื้น

ก่อนเลือก optic ต้องรู้ความสูงติดตั้ง ความสูง Rack ความกว้างทางเดิน ระยะยื่นพาเลต สีบรรจุภัณฑ์ และทิศที่คนอ่านฉลาก การเปรียบเทียบโคมควรใช้ไฟล์ IES/LDT ของรุ่นจริงใน geometry จริง ไม่ใช่เปรียบเทียบ lumen รวมบนแคตตาล็อก

Vertical Illuminance: ตัวเลขที่ผูกกับความเร็ว Picking

ในคลังสินค้า ภารกิจสำคัญจำนวนมากเกิดบนระนาบแนวตั้ง—Location label, Barcode, ป้าย Batch, วันหมดอายุ และหน้ากล่อง การวัด Lux บนพื้นจึงบอกได้เพียงส่วนหนึ่ง ตามนิยามของ CIE ค่า vertical illuminance คือแสงที่ตกบนระนาบแนวตั้ง หน่วยเป็น lux เช่นเดียวกัน แต่ทิศการรับแสงต่างออกไป

ควรวัดหน้าชั้นหลายระดับ ตั้งแต่ตำแหน่งต่ำที่ตัวพนักงานอาจบังแสงจนถึงชั้นบนที่อยู่ไกลจากโคม หากใช้รถ VNA หรือ Order picker ให้ประเมินจากตำแหน่งสายตาเมื่อยกขึ้นจริงด้วย โคมที่ดูดีจากพื้นอาจสร้าง glare รุนแรงเมื่อคนขึ้นไปใกล้ระดับโคม

Loading Dock: จัดการความต่างสว่างก่อนเพิ่ม Lux

ตอนกลางวัน คนขับรถยกอาจเคลื่อนจากลานที่สว่างมากเข้าสู่ตู้รถที่มืดในไม่กี่วินาที กลางคืนสถานการณ์กลับด้าน การเพิ่ม High-bay ในอาคารไม่ได้ทำให้ภายในตู้สว่าง เพราะหลังคารถและตัวรถบังแสง ทางแก้คือออกแบบ dock light หรือไฟเฉพาะงานที่ยืดเข้าไปในตู้ได้ และวางโคมไม่ให้เงารถทับขอบ Dock leveller

• แยกวงจรไฟ Loading dock จากพื้นที่เก็บสินค้า
• ใช้ scene กลางวัน–กลางคืนหรือ sensor ที่ค่อย ๆ ปรับระดับ
• ตรวจ glare จากมุมคนขับรถบรรทุกและรถยกทั้งสองทิศ
• เลือก IP/IK และวิธีติดตั้งให้เหมาะกับฝุ่น ความชื้น และแรงกระแทก
• ประสานไฟสัญญาณ Dock, ป้าย และเส้นทางคนเดินให้มองเห็นโดยไม่สับสน

Picking และ Packing ต้องออกแบบจากข้อผิดพลาดที่ต้องป้องกัน

โซน Picking ไม่ได้ต้องการ Lux สูงเพราะ “เป็นงานละเอียด” อย่างเดียว ต้องดูว่าตัวอักษรเล็กแค่ไหน ฉลากมีความต่างสีเท่าไร พนักงานใช้ Scanner หรือสายตา และหยิบจากระดับใด ถ้าถุงพลาสติกสะท้อนแสง การเพิ่ม Lux อาจทำให้อ่านยากกว่าเดิม

โต๊ะ Packing มักได้ผลดีจาก ambient light ที่สม่ำเสมอร่วมกับ task light ซึ่งจัดทิศทางได้ แทนการเร่งกำลัง High-bay ทั้งโถง Task light ควรติดให้ไม่เกิดเงามือ ไม่สะท้อนจอ และไม่ถูกกล่องสูงบัง ส่วนพื้นที่ QC ที่ตรวจสีควรกำหนด CRI และความสม่ำเสมอของสีให้เหมาะกับสินค้า ไม่ใช้ Ra ค่าเดียวตอบทุกกรณี

Forklift Safety: มองคนให้ทันก่อนมองเห็นพื้นสวย

อุบัติเหตุไม่ได้เกิดเฉพาะในจุดมืด จุดที่สว่างจัดติดกับมุมมืดก็อันตราย เพราะตาต้องปรับตัว ความสม่ำเสมอจึงมีความหมายมาก ค่าเฉลี่ยที่ผ่านเกณฑ์อาจซ่อนหลุมแสงตรงทางแยก ปลาย Rack หรือบริเวณพาเลตชั่วคราว

ให้ตรวจจากระดับสายตาคนขับ โดยเฉพาะเมื่อรถยกเลี้ยวหรือเงยหน้ามองชั้นสูง โคม High-bay ที่เปิดเผยแหล่งกำเนิดสว่างมากสามารถลด contrast ของคนเดินและป้ายเตือนได้ การเลือก shielding, optic และตำแหน่งโคมจึงสำคัญพอ ๆ กับ Lux

Automation, Camera และ Scanner ต้องการแสงคนละแบบกับสายตา

AS/RS, AMR, Machine vision และกล้องอ่านฉลากทำงานด้วย sensor ที่มี exposure time และ spectral response ของตัวเอง โคมที่ตาเห็นว่านิ่งอาจสร้างแถบในภาพเมื่อ PWM หรือ ripple ไม่สัมพันธ์กับ shutter speed ขณะเดียวกัน Barcode แบบมันเงาอาจสะท้อนเป็นจุดขาว

• ขอข้อมูล flicker จากผู้ผลิตและทดสอบในทุกระดับ dimming
• ทดสอบกับกล้อง รุ่น Scanner และความเร็วสายพานจริง
• คุมทิศทางแสงให้เกิด diffuse reflection ที่อ่านได้ ไม่ใช่ specular glare
• หลีกเลี่ยงเงาจากโครง Conveyor และชิ้นงานสูง
• แยกไฟสำหรับ Machine vision เมื่อระบบต้องการ wavelength หรือ geometry เฉพาะ

Motion-based Dimming ที่ประหยัดจริงต้องไม่รบกวนงาน

Aisle ที่ไม่มีคนอยู่ตลอดเหมาะกับ occupancy control แต่การดับสนิททันทีอาจทำให้ทางเดินข้างหน้าเป็นหลุมมืดสำหรับรถที่กำลังเคลื่อน การออกแบบที่ใช้งานได้มักหรี่ลงเป็น background level แล้วค่อย ramp ขึ้นล่วงหน้าตามทิศทางรถหรือแบ่ง sensor เป็นหลายโซน

อย่ารับประกันเปอร์เซ็นต์ประหยัดจาก sensor โดยไม่มี occupancy profile พลังงานที่ลดได้ขึ้นกับชั่วโมงทำงาน ความหนาแน่นการจราจร ค่า standby, dimming curve และ baseline เดิม ควรเก็บข้อมูลก่อนออกแบบและทำ Measurement & Verification หลังติดตั้ง

Maintenance Factor ในโกดังไม่ควรคัดลอกจากสำนักงาน

ฝุ่น ควัน ความร้อนใต้หลังคา และรอบทำความสะอาดของโกดังต่างจากออฟฟิศ Maintenance factor ต้องสะท้อน lumen depreciation, luminaire dirt depreciation, room surface dirt และแผนบำรุงรักษาจริง ถ้าคาดว่าจะไม่ล้างโคมตามรอบ ควรแก้ระบบบำรุงรักษา ไม่ใช่เพิ่มกำลังโคมอย่างไร้ขอบเขต

ตำแหน่งโคมต้องเข้าถึงได้โดยไม่รื้อ Rack หรือหยุดสายพานนานเกินไป เลือก driver, surge protection และ thermal design ให้สัมพันธ์กับอุณหภูมิใช้งาน ตรวจ L/B lifetime พร้อมเงื่อนไข ไม่ดูตัวเลขชั่วโมงเพียงค่าเดียว

Workflow ออกแบบ 8 ขั้นสำหรับคลังโลจิสติกส์

1. เก็บ Material flow ระบุเส้นทางสินค้า คน รถยก และ automation ในแต่ละช่วงเวลา
2. แบ่ง Task zone ไม่ใช้ชื่อห้องอย่างเดียว แต่ระบุสิ่งที่ต้องมองและความเร็วงาน
3. สำรวจ Geometry วัด Rack, aisle, ความสูงติดตั้ง สิ่งกีดขวาง และพื้นผิวจริง
4. ตั้งเกณฑ์หลายตัว Maintained lux, minimum, uniformity, vertical illuminance, glare, CRI และ flicker
5. จำลองด้วย Photometric file ใช้ IES/LDT ของโคมและ optic รุ่นจริง พร้อม Maintenance factor
6. ออกแบบ Controls แบ่งวงจร occupancy/daylight และกำหนด fail-safe ให้เหมาะกับการจราจร
7. ทำ Mock-up จุดยาก ทดสอบ Narrow aisle, Loading dock, ถุงมันเงา กล้อง และรถยกจริง
8. Commissioning และ M&V วัดแสง บันทึกตั้งค่า sensor และเทียบพลังงานกับ baseline

วิธีตรวจรับ: อย่าวัดตอนโกดังโล่งแล้วจบ

การวัดควรสะท้อนสภาพใช้งานที่ตกลงไว้ ทั้ง Rack พาเลต และสถานะประตู วัด horizontal illuminance เป็นกริดบนระนาบงาน พร้อม vertical illuminance บนหน้าชั้นหลายระดับ บันทึกค่าเฉลี่ย จุดต่ำสุด ความสม่ำเสมอ เวลา แสงธรรมชาติ เครื่องมือ และสถานะวงจรทุกครั้ง

ทดสอบ Control sequence โดยให้รถเคลื่อนตามความเร็วจริง ตรวจว่าพื้นที่ข้างหน้าสว่างทัน ไม่มีการดับขณะคนอยู่นิ่ง และระบบกลับสู่ safe level เมื่อ sensor หรือเครือข่ายขัดข้อง อ่านวิธีวัดละเอียดที่ วิธีใช้ Lux Meter และวัดแสงอย่างถูกต้อง

ข้อผิดพลาดที่ทำให้โครงการแพงแต่ยังมองไม่ดี

• ใช้โคม High-bay รุ่นเดียวและ optic เดียวทั้งโครงการ
• กำหนด Lux จากพื้นที่รวมโดยไม่แยก Task zone
• จำลองก่อน Rack layout final แล้วไม่อัปเดตแบบ
• วัดเฉพาะพื้น ไม่วัดฉลากและ Rack face
• ตั้ง sensor ให้ดับเร็วเพื่อโชว์ตัวเลขประหยัด แต่รบกวนรถยก
• ไม่ทดสอบ flicker กับกล้องและ Scanner
• ไม่มีไฟเฉพาะงานในตู้รถและ Packing
• ลืมทางเข้าบำรุงรักษา Driver และโคม
• รวมไฟฉุกเฉินกับ logic ประหยัดพลังงานโดยไม่ตรวจ fail-safe

เช็กลิสต์ก่อนอนุมัติแบบ

• Lighting zone ตรงกับ Material flow และ Rack layout ล่าสุดหรือไม่
• มีเกณฑ์บนพื้นและหน้าชั้น พร้อมจุดต่ำสุดและ uniformity หรือไม่
• โคม/optic ใน Narrow aisle ต่างจากพื้นที่เปิดตามความเหมาะสมหรือไม่
• Loading dock มีไฟในตู้และจัดการความต่างสว่างหรือไม่
• Picking/Packing ทดสอบกับฉลากและบรรจุภัณฑ์จริงหรือไม่
• กล้อง Scanner และ Conveyor ผ่านการทดสอบ flicker หรือไม่
• Sensor ครอบคลุมทิศทางรถและมี safe background level หรือไม่
• มี Maintenance plan, commissioning report และไฟล์ตั้งค่าระบบหรือไม่

คำถามที่พบบ่อย

Aisle optic ดีกว่าโคมมุมกว้างทุกกรณีหรือไม่?

ไม่เสมอไป ต้องดู aisle width, rack height, mounting height และตำแหน่งฉลาก พื้นที่เปิดหรือ staging อาจเหมาะกับ distribution แบบกว้างกว่า

ใช้ Motion sensor แล้วประหยัดได้กี่เปอร์เซ็นต์?

ไม่มีเปอร์เซ็นต์ตายตัว ต้องรู้ occupancy profile ชั่วโมงทำงาน ระดับหรี่ และโหลดเดิม การสำรวจข้อมูลก่อนติดตั้งและ M&V หลังติดตั้งให้คำตอบที่เชื่อถือได้กว่าโบรชัวร์

โคมยิ่งสว่างยิ่งช่วย Scanner หรือไม่?

ไม่เสมอไป Scanner ต้องการ contrast และทิศทางแสงที่เหมาะสม แสงมากเกินบนฉลากมันเงาอาจเกิด reflection จนอ่านไม่ได้ ต้องทดสอบกับอุปกรณ์จริง

ควรใช้ 4000 K หรือ 6500 K ในโกดัง?

CCT ไม่ได้บอก Lux หรือคุณภาพทั้งหมด 4000–5000 K เป็นช่วงที่ใช้แพร่หลาย แต่ควรเลือกจากงาน แสงธรรมชาติ วัสดุ และความสบาย ไม่ควรสรุปว่า 6500 K สว่างกว่าจากสีที่ดูขาวกว่า

สรุป: แสงที่ดีทำให้ Flow ไม่สะดุด

ออกแบบแสง Warehouse Logistics ที่ดีไม่ได้เริ่มจากคำถามว่า “ใช้โคมกี่วัตต์” แต่เริ่มจาก “สินค้ากับคนเคลื่อนอย่างไร และต้องมองอะไรให้ทัน” เมื่อแบ่งโซนตาม workflow เลือก optic ตาม Rack เพิ่มแสงเฉพาะงาน และควบคุมตาม occupancy อย่างปลอดภัย ระบบจะมองง่าย ลดข้อผิดพลาด และใช้พลังงานเท่าที่จำเป็นจริง

ใช้ เครื่องคำนวณแสงของ Lumens Lab เพื่อประมาณการเบื้องต้น แล้วตรวจด้วย photometric simulation, mock-up และการวัดหน้างาน สำหรับหลักเกณฑ์และวิธีคัดเลือกแหล่งข้อมูล ดูที่ Methodology ของ Lumens Lab

หมายเหตุจากกองบรรณาธิการ: บทความนี้จัดทำเพื่อการศึกษาและกำหนดขอบเขตงานเบื้องต้น ไม่ใช่แบบวิศวกรรมหรือหนังสือรับรองทางกฎหมาย โครงการจริงต้องตรวจประกาศฉบับเต็ม มาตรฐานเฉพาะอุตสาหกรรม ข้อกำหนดลูกค้า ไฟฉุกเฉิน และการประเมินความเสี่ยงโดยผู้มีความรู้ที่เกี่ยวข้อง
