วิธีทดสอบโคมไฟ LED
เลือกการทดสอบให้ตรงกับประเภทโคม ตลาดปลายทาง และเอกสารที่ต้องใช้ ตั้งแต่ Safety, Photometric, สีและ Flicker ไปจนถึง IP/IK, EMC และความน่าเชื่อถือ
ก่อนขอราคาแล็บ ตอบ 4 คำถามนี้ให้ได้
การส่งรายการทดสอบทุกอย่างโดยไม่กำหนดเป้าหมายทำให้เสียทั้งงบและเวลา เริ่มจากปลายทางของรายงาน แล้วให้ห้องปฏิบัติการช่วยยืนยันมาตรฐานและจำนวนตัวอย่างอีกครั้ง
เป็นโคมประเภทไหน
Downlight, High bay, Floodlight, Streetlight, Emergency หรือโคมใต้น้ำมีความเสี่ยงและมาตรฐานส่วนเฉพาะต่างกัน
ขายหรือใช้ที่ไหน
ขายในไทย ยื่น มอก. ส่งออก หรือใช้ประกอบ Tender ต้องการรายงานและขอบข่ายการรับรองต่างกัน
จะเคลมค่าอะไร
Lumen, CCT, CRI, UGR, IP66, IK08, Surge หรืออายุ 50,000 ชั่วโมงต้องมีวิธีทดสอบและหลักฐานคนละชุด
มีกี่รุ่นย่อย
กำลังไฟ Housing, Driver, LED package และ Optic ที่ต่างกันอาจกระทบการจัด Family และตัวอย่าง Worst case
โคมไฟ LED ควรทดสอบอะไรบ้าง
ตารางนี้เป็นแผนที่เริ่มต้น ไม่ใช่รายการบังคับสำหรับทุกสินค้า การเลือกจริงต้องอ้างอิงประเภทโคม ข้อกำหนดโครงการ และตลาดปลายทาง
| กลุ่มทดสอบ | ตรวจอะไร | เครื่องมือ/วิธีหลัก | ผลลัพธ์ที่ควรได้ |
|---|---|---|---|
| Electrical Safety | ฉนวน กระแสรั่ว Earth continuity ทนแรงดัน อุณหภูมิ จุดต่อสาย และโครงสร้าง | Hipot, Insulation Resistance, Earth Bond, Leakage Tester, Thermocouple | Pass/Fail พร้อมค่าที่วัดและเงื่อนไขตาม IEC 60598 ส่วนที่เกี่ยวข้อง |
| Photometric | Lumen, Efficacy, Power, CCT, CRI, Chromaticity และการกระจายแสง | Integrating Sphere, Spectroradiometer, Goniophotometer, Power Analyzer | LM-79 style report, Polar curve, Candela table และไฟล์ IES/LDT เมื่อเกี่ยวข้อง |
| Light Quality | R9/TM-30, Duv, SDCM, Flicker, PstLM และ SVM | Spectroradiometer และ Temporal Light Modulation meter | ค่าของรุ่นจริงที่แรงดันและระดับหรี่ตามเงื่อนไข |
| IP / IK | ฝุ่น น้ำ การกระแทก และสภาพซีลหลังทดสอบ | Dust chamber, Water jet/immersion setup, IK impact hammer | ระดับ IP ตาม IEC 60529 และ IK ตาม IEC 62262 พร้อม Inspection หลังทดสอบ |
| EMC / Power Quality | Conducted/Radiated emission, Immunity, Harmonics, Power factor และ Surge | LISN, EMI receiver, Anechoic chamber, Surge generator, Harmonic analyzer | กราฟ/ตารางเทียบ Limit ตาม CISPR 15, IEC 61547 และ IEC 61000 ที่ระบุ |
| Reliability | Temperature cycling, Endurance, Switching, Corrosion และการคงค่าความสว่าง | Climate chamber, Thermal chamber, Switching rack, Salt spray chamber | เงื่อนไขทดสอบ ชั่วโมงทดสอบ และเกณฑ์ยอมรับ ไม่ใช้คำว่า 50,000 h โดยไม่มีฐานข้อมูล |
เครื่องทดสอบทำงานอย่างไร
ภาพต่อไปนี้ช่วยให้เห็นว่า “วัดลูเมน” “วัดการกระจายแสง” และ “ทดสอบ IP” เป็นคนละกระบวนการ ใช้เครื่องคนละชนิด และให้ผลลัพธ์คนละแบบ

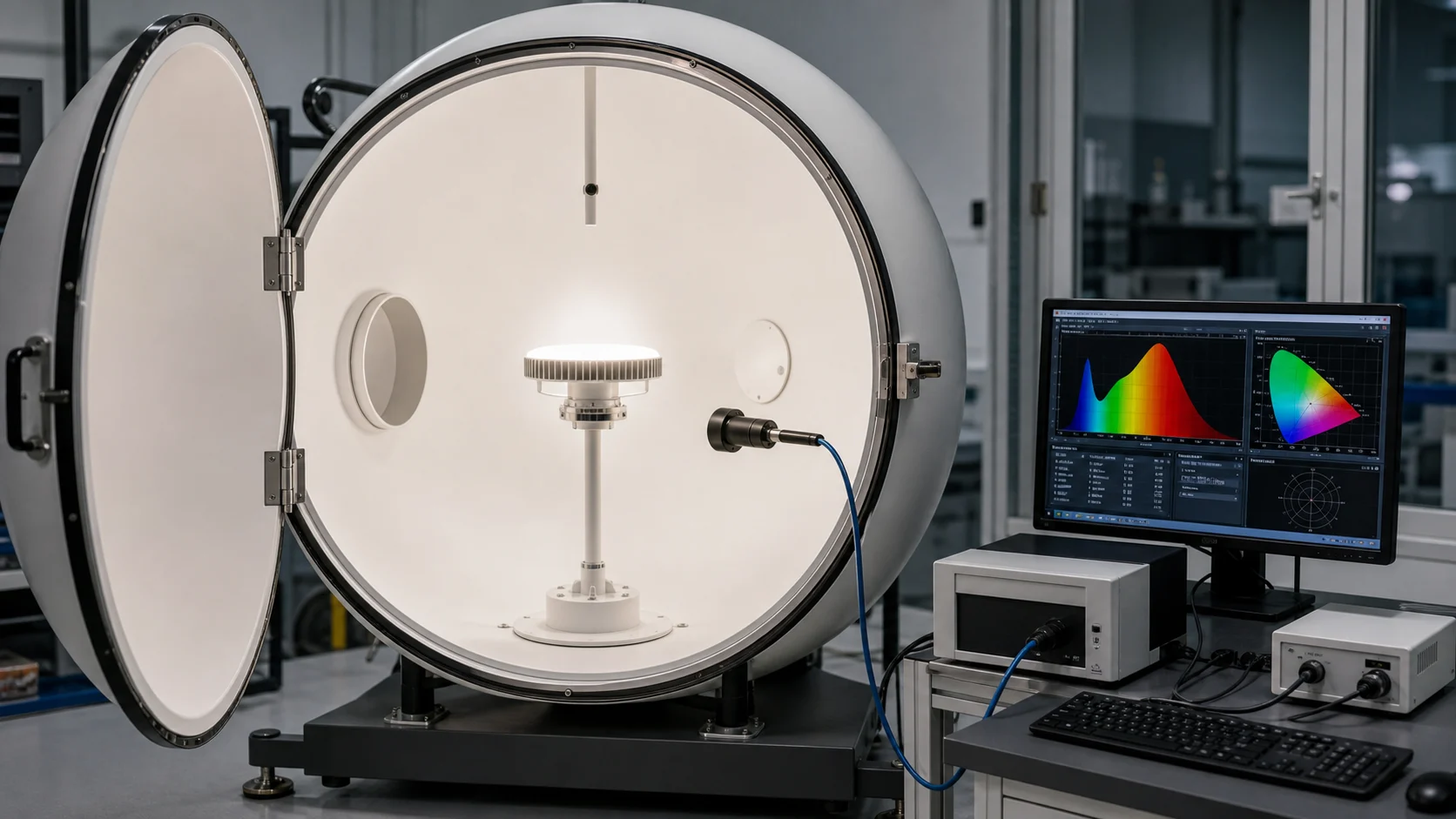

Integrating Sphere: ลูเมนและคุณภาพสี
ผิวภายในทรงกลมกระจายแสงให้สม่ำเสมอ Detector และ Spectroradiometer จึงประเมินฟลักซ์ส่องสว่างรวม สเปกตรัม CCT, CRI และพิกัดสีได้
- ต้อง Warm-up โคมจนค่าคงที่
- บันทึกแรงดัน อุณหภูมิ และตำแหน่งติดตั้ง
- ขนาดโคมและการดูดกลืนแสงมีผลต่อความไม่แน่นอน

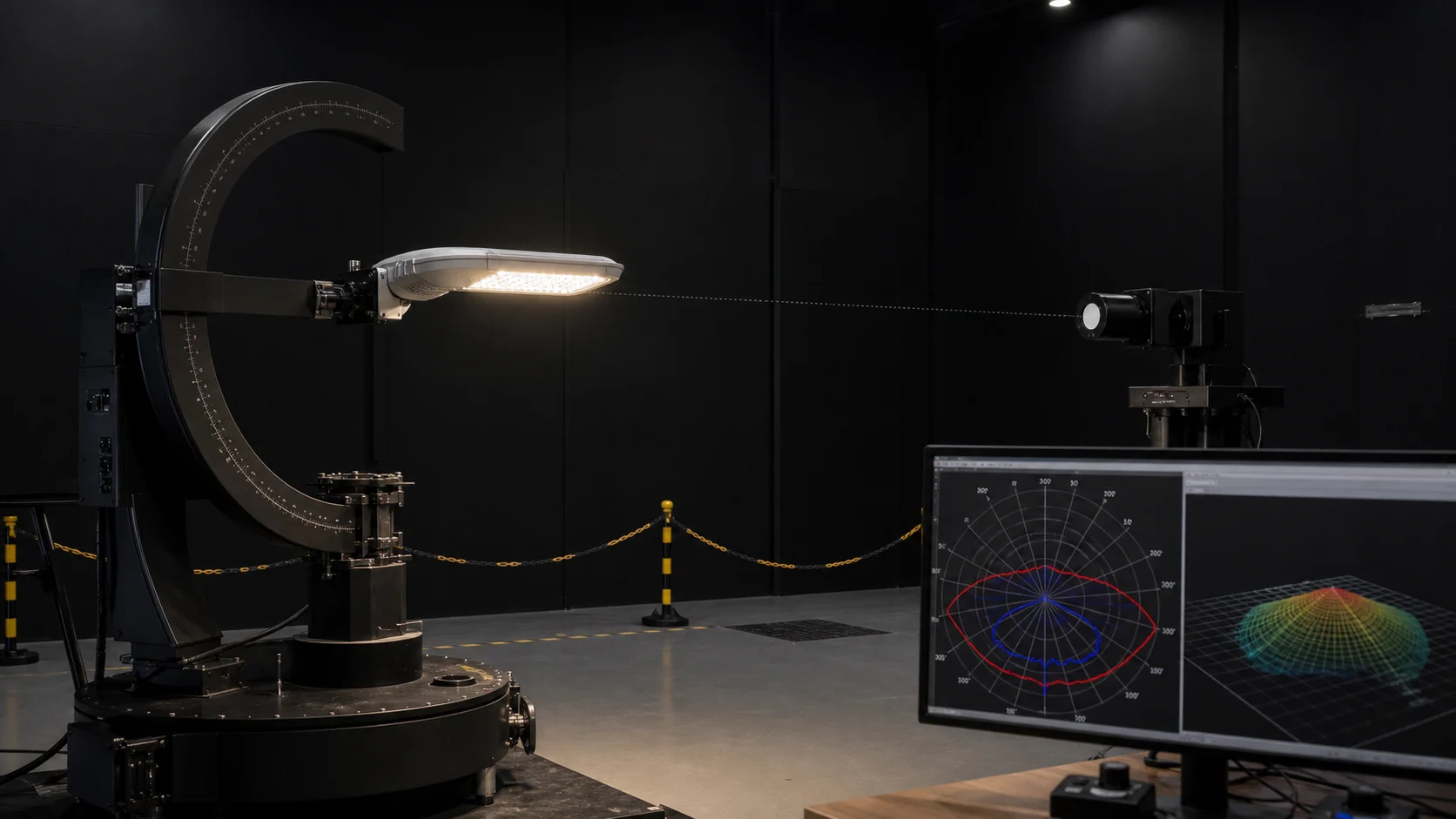

Goniophotometer: รูปทรงลำแสงและไฟล์ IES
ใช้วัด Luminous intensity distribution เพื่อสร้าง Polar curve, Candela table และไฟล์ Photometric สำหรับคำนวณแสง ไม่ควรสร้างไฟล์ IES จากค่าประมาณหรือใช้ไฟล์ของ Optic อื่นแทนรุ่นจริง
- Streetlight ต้องเห็นรูปการกระจายบนถนน
- Floodlight ต้องตรวจ Beam angle และ Spill light
- High bay ต้องใช้ข้อมูลจริงเพื่อประเมิน Uniformity และ Glare

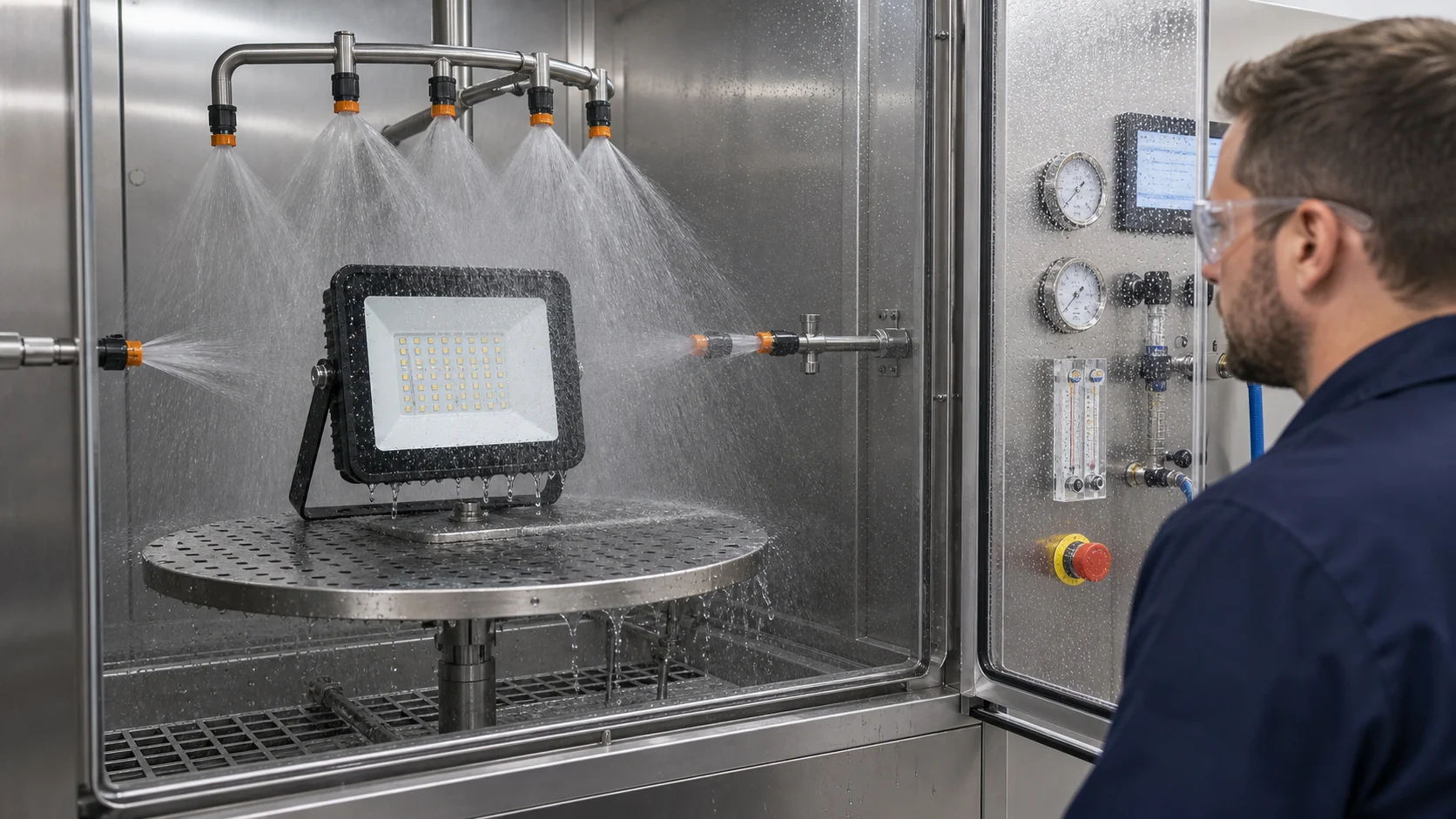

IP Test: ทดสอบฝุ่นและน้ำตามระดับที่เคลม
IP65, IP66, IP67 และ IP68 ไม่ใช่ระดับเดียวกัน ต้องใช้วิธีและเงื่อนไขต่างกัน หลังทดสอบยังต้องเปิดตรวจการซึมและประเมินว่าน้ำมีผลต่อความปลอดภัยหรือการทำงานหรือไม่
- ซีล Cable gland และจุดต่อสายต้องเหมือนสินค้าจริง
- IP68 ต้องตกลงความลึกและเวลาระหว่างผู้ผลิตกับผู้ใช้
- การผ่านตัว Housing เปล่าไม่เท่ากับผ่านทั้งโคมประกอบ

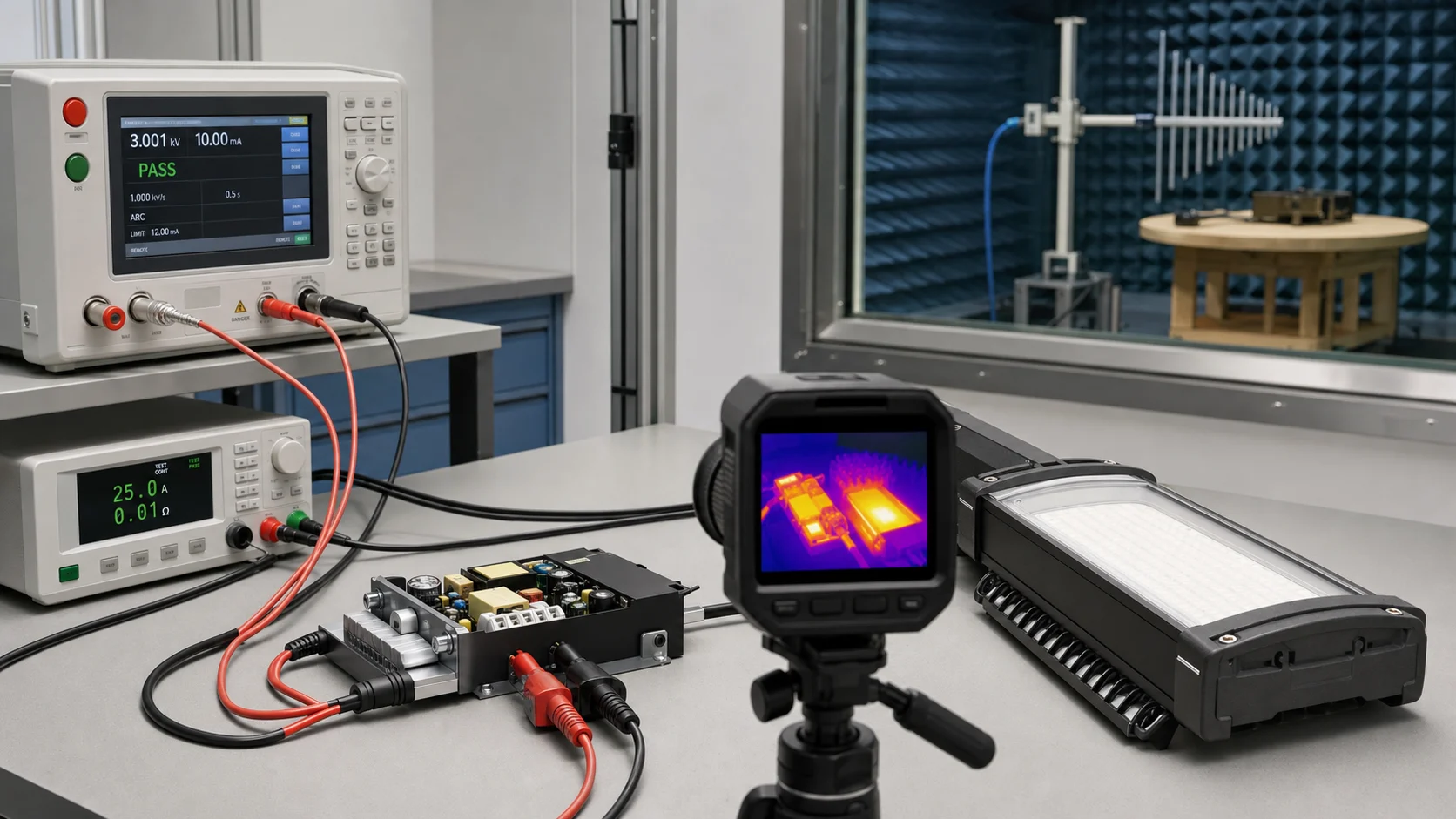

Safety, Thermal และ EMC: ผ่านแสงอย่างเดียวไม่พอ
โคมที่ให้ Lumen ตามสเปกอาจยังไม่ผ่านอุณหภูมิ ฉนวน กระแสรั่ว Surge หรือการรบกวนทางแม่เหล็กไฟฟ้า การเปลี่ยน Driver หลังทดสอบจึงอาจทำให้รายงานเดิมไม่ครอบคลุม
- Hipot และ Insulation ตรวจความเป็นฉนวน
- Thermocouple/กล้องความร้อนช่วยหาจุดร้อน แต่เกณฑ์ใช้ค่าตามมาตรฐาน
- EMC chamber และ LISN ใช้ตรวจ Emission/Immunity ในสภาวะควบคุม
ส่งทดสอบโคมไฟ LED ที่ไหนได้บ้าง
เริ่มจากถามห้องปฏิบัติการว่า “รายการทดสอบนี้อยู่ใน Scope ที่ได้รับการรับรองหรือไม่” และรายงานยอมรับโดยหน่วยงาน/ตลาดปลายทางหรือไม่ ห้องแล็บเดียวอาจไม่ได้ครอบคลุม Safety, Photometric, IP และ EMC ทั้งหมด
สถาบันไฟฟ้าและอิเล็กทรอนิกส์ (EEI)
มีขอบข่ายทดสอบผลิตภัณฑ์ไฟฟ้าและโคมไฟหลายประเภท ควรส่ง Datasheet และมาตรฐานที่ต้องการให้เจ้าหน้าที่ตรวจ Scope ล่าสุด
PTEC / NSTDA
ให้บริการด้าน Photometric ตาม LM-79, Photobiological safety และงาน EMC บางรายการตามข้อมูลบริการ ควรยืนยันเครื่องมือและขอบข่ายของรายงานก่อนส่ง
ห้องปฏิบัติการเอกชน
SGS, TÜV SÜD, Intertek และห้องแล็บเอกชนอื่นอาจเหมาะกับงานส่งออกหรือ Certification แต่บริการจริงขึ้นกับสาขาและประเทศที่ออกรายงาน
สมอ. และระบบการรับรองห้องปฏิบัติการ
ใช้ตรวจขอบข่าย มอก. กระบวนการใบอนุญาต และรายชื่อ/ขอบข่ายห้องปฏิบัติการ ไม่ควรสมมติว่าส่งตัวอย่างให้ สมอ. ทดสอบได้ทุกประเภทโดยตรง
ชื่อหน่วยงานเป็นจุดเริ่มต้นสำหรับติดต่อ ไม่ใช่การรับรองว่าทุกแห่งทำทุกรายการหรือยอมรับรายงานได้ทุกตลาด โปรดตรวจ Scope, ISO/IEC 17025, วิธีทดสอบ ฉบับมาตรฐาน และสถานะการรับรองล่าสุดก่อนออก PO
เตรียมตัวอย่างอย่างไรให้ไม่ต้องส่งซ้ำ
ล็อกรหัสรุ่นและ BOM
ระบุ LED package, Driver, Optic, Housing, สายไฟ, Gland และอุปกรณ์ป้องกัน Surge ให้ตรงกับสินค้าที่จะขาย
ส่ง Datasheet และ Wiring Diagram
แนบ Rated voltage/frequency, CCT, Wattage, Class, IP/IK claim, วิธีติดตั้ง และข้อจำกัดอุณหภูมิแวดล้อม
ตกลง Family และ Worst case
อย่าเลือกตัวอย่างต่ำสุด/สูงสุดเอง ให้แล็บหรือหน่วย Certification ยืนยันเกณฑ์ Family และจำนวนตัวอย่างเป็นลายลักษณ์อักษร
ติดป้ายตัวอย่างและเก็บ Golden Sample
ใช้ Serial/Sample ID เดียวกับเอกสาร ถ่ายภาพก่อนส่ง และเก็บตัวอย่างอ้างอิงสำหรับตรวจเทียบหลังผลิตจริง
ตรวจ Draft Report ก่อนออกฉบับจริง
ตรวจชื่อรุ่น รูปสินค้า พิกัดไฟ เงื่อนไขทดสอบ ค่าที่เคลม และขอบข่าย Accreditation ให้ครบก่อนปิดงาน
รายงานที่ดีควรตอบอะไรได้
| คำถาม | หลักฐานในรายงาน |
|---|---|
| ทดสอบสินค้าตัวไหน | รหัสรุ่น ภาพถ่าย Nameplate BOM/Driver และ Sample ID |
| ทดสอบตามอะไร | ชื่อมาตรฐาน เลขข้อ ฉบับปี และ Deviations |
| ทดสอบภายใต้เงื่อนไขใด | แรงดัน ความถี่ อุณหภูมิ ตำแหน่งติดตั้ง ระยะ Warm-up และ Dim level |
| ผลผ่านหรือไม่ | Measured value, Limit, Uncertainty เมื่อเกี่ยวข้อง และ Pass/Fail |
| ใครยอมรับรายงานได้ | โลโก้การรับรอง ขอบข่าย ห้องปฏิบัติการ และเงื่อนไขการใช้รายงาน |
คำถามที่พบบ่อย
ต้องทดสอบทุกวัตต์หรือไม่?
ขึ้นกับมาตรฐาน โครงสร้าง Family และ Worst case ไม่ควรสรุปจากกำลังไฟเพียงอย่างเดียว เพราะ Driver, LED, Housing และ Optic ที่ต่างกันอาจทำให้ต้องแยกรุ่นทดสอบ
มี CE หรือ CB แล้ว ใช้แทน มอก. ได้ไหม?
ไม่ได้โดยอัตโนมัติ ต้องตรวจว่าผลิตภัณฑ์เข้าข่ายมาตรฐานบังคับของไทยหรือไม่ และรายงาน/ใบรับรองนั้นครอบคลุมมาตรฐาน รุ่น และโรงงานที่เกี่ยวข้องหรือไม่
LM-80 คืออายุของโคมทั้งดวงหรือไม่?
ไม่ใช่ LM-80 เป็นข้อมูลการคงค่าความสว่างของ LED package/module/source ภายใต้เงื่อนไขทดสอบ ส่วนอายุโคมยังขึ้นกับ Driver, Thermal design, Optic, Seal และสภาพใช้งาน
ใช้เครื่องวัดมือถือแทนรายงานแล็บได้หรือไม่?
ใช้คัดกรองและเปรียบเทียบหน้างานได้ แต่ไม่แทนรายงานจากเครื่องมือสอบเทียบและวิธีมาตรฐานเมื่อใช้ยื่นรับรองหรือรับประกัน Performance
ทดสอบผ่านแล้วเปลี่ยน Driver ได้ไหม?
ต้องทำ Change assessment เพราะ Driver มีผลต่อ Safety, Temperature, EMC, Flicker, Power factor และ Lumen อาจต้องทดสอบซ้ำบางรายการหรือทั้งชุด
