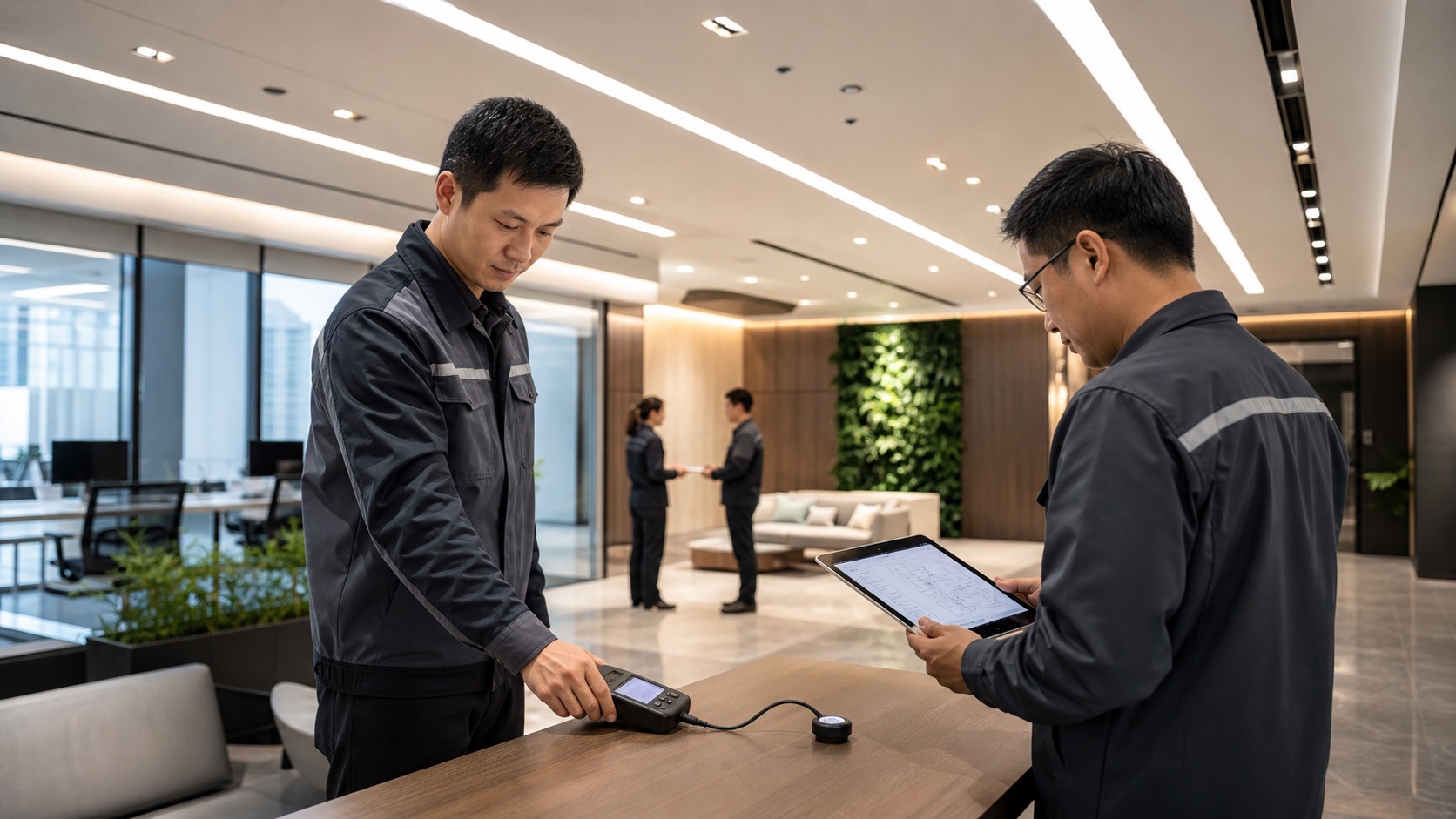

Lighting Commissioning Checklist คือกระบวนการตรวจว่าระบบแสงสว่างที่ติดตั้งจริงทำงานตรงตามแบบ สเปก และความต้องการของผู้ใช้อาคาร ไม่ใช่เพียงเปิดไฟแล้วเห็นว่าโคมติดครบ บทความนี้สรุปลำดับตรวจรับงานแสงสว่าง ตั้งแต่เอกสารก่อนเริ่มทดสอบ ค่า Lux และคุณภาพแสง ระบบควบคุม ไฟฉุกเฉิน ไปจนถึง Punch List และเอกสารส่งมอบ
Lighting Commissioning คืออะไร และต่างจากตรวจติดตั้งอย่างไร
การตรวจติดตั้งมักตอบคำถามว่าโคม รุ่น จำนวน ตำแหน่ง และการเดินสายตรงตามแบบหรือไม่ ส่วน Lighting Commissioning ตรวจต่อไปว่าระบบทั้งชุดบรรลุผลลัพธ์ที่กำหนดหรือไม่ เช่น ค่าแสงบนระนาบทำงานผ่านเกณฑ์ แสงสม่ำเสมอ ไม่แยงตา สีแสงตรงกัน ระบบหรี่ไฟและ sensor ตอบสนองถูกต้อง รวมถึงผู้ดูแลอาคารสามารถใช้งานและบำรุงรักษาระบบได้จริง
มาตรฐาน ISO/TS 21274:2020 ระบุกรอบการ commissioning ระบบแสงสว่างในอาคารเพื่อให้สอดคล้องกับ design specification และใช้ได้กับงานติดตั้งใหม่ในอาคารที่ไม่ใช่ที่พักอาศัย อย่างไรก็ตาม เอกสารนี้ไม่ครอบคลุมระบบไฟฉุกเฉิน จึงต้องกำหนดวิธีตรวจระบบฉุกเฉินแยกตามกฎหมาย มาตรฐาน และข้อกำหนดโครงการ
ใครต้องเข้าร่วมตรวจรับงานแสงสว่าง
| ผู้เกี่ยวข้อง | หน้าที่หลัก | หลักฐานที่ควรยืนยัน |
|---|---|---|
| เจ้าของโครงการ / Facility | ยืนยันรูปแบบใช้งาน เวลาเปิด-ปิด และความต้องการผู้ใช้อาคาร | Owner’s Project Requirements, รายชื่อ scene และตารางเวลา |
| ผู้ออกแบบแสง / ที่ปรึกษา | ระบุเกณฑ์ Lux, uniformity, glare, CCT, CRI และตรวจผลเทียบแบบ | Lighting calculation, layout, luminaire schedule และ acceptance criteria |
| ผู้รับเหมาไฟฟ้า | ตรวจการติดตั้ง วงจร ป้ายกำกับ การต่อสาย และแก้ไข Punch List | Shop drawing, as-built, test report และ circuit schedule |
| ผู้ผลิตโคม / System Integrator | ตั้งค่า driver, address, scene, sensor และอบรมผู้ดูแล | Programming backup, datasheet, warranty และคู่มือ |
| Commissioning Authority | วางแผนทดสอบ เป็นพยาน บันทึกผล และติดตาม retest | Commissioning plan, issue log และ final report |
เอกสารที่ต้องพร้อมก่อนเริ่ม Commissioning
อย่าเริ่มวัดแสงในวันที่หน้างานยังมีฝุ่น เฟอร์นิเจอร์ไม่ครบ หรือระบบควบคุมยังตั้งค่าไม่เสร็จ เพราะผลวัดจะไม่แทนสภาพใช้งานจริง ก่อนนัดตรวจควรยืนยันความพร้อมต่อไปนี้
- แบบ Approved shop drawing และ As-built ล่าสุด ระบุตำแหน่งโคม วงจร address และโซนควบคุม
- Luminaire schedule ที่ระบุรุ่น กำลังไฟ CCT CRI beam angle IP/IK และชนิด driver
- ไฟล์ IES/LDT และรายงานคำนวณแสงฉบับที่ใช้อนุมัติ
- Control narrative หรือ Sequence of Operation ของ switch, dimming, occupancy และ daylight sensor
- เกณฑ์ผ่านของแต่ละพื้นที่ พร้อมระนาบและ grid จุดวัด
- ใบสอบเทียบเครื่องมือ เช่น Lux meter และเครื่องวัดคุณภาพไฟฟ้า ตามขอบเขตงาน
- รายการ Defect จากการตรวจติดตั้งเบื้องต้นได้รับการแก้ไขแล้ว
1. ตรวจการติดตั้งและความปลอดภัยก่อนเปิดระบบเต็มรูปแบบ
เริ่มจาก Walk-through เปรียบเทียบหน้างานกับแบบ ไม่ควรข้ามไปวัด Lux ทันที เพราะโคมผิดรุ่น ผิดมุม หรือผิดวงจรสามารถทำให้ผลวัดคลาดเคลื่อนและต้องกลับมาทดสอบใหม่
- รุ่น จำนวน ตำแหน่ง ความสูง และทิศทางโคมตรงตามแบบอนุมัติ
- โคมยึดแน่น ไม่มีรอยเสียหาย diffuser แตก หรือสายไฟเปิดเผย
- วงจรและตู้ไฟมีป้ายกำกับตรงกับ As-built สามารถ isolate เพื่อบำรุงรักษาได้
- ตรวจสายดิน ขั้วต่อ พิกัดอุปกรณ์ป้องกัน และข้อกำหนด IP/IK ตามสภาพพื้นที่
- สีแสงของโคมในโซนเดียวกันสม่ำเสมอ ไม่มีโคมกะพริบ เสียงดัง หรือดับเป็นช่วง
- โคม recessed ไม่มีวัสดุฉนวนหรืออุปกรณ์อื่นกีดขวางการระบายความร้อนผิดจากข้อกำหนด
- ตำแหน่งโคมไม่ชนหัว sprinkler, detector, diffuser ลม กล้อง หรืออุปกรณ์ฝ้าอื่น
ความปลอดภัยของผลิตภัณฑ์โคมควรอ้างอิงใบรับรองและรายงานทดสอบที่เหมาะกับประเภทโคม เช่น IEC 60598-1:2024 และมาตรฐานเฉพาะส่วน ไม่ควรใช้การมองด้วยตาเปล่าแทนการรับรองผลิตภัณฑ์
2. ตรวจค่า Lux ความสม่ำเสมอ และคุณภาพแสง
ทดสอบในสภาพที่ใกล้การใช้งานจริง: เฟอร์นิเจอร์อยู่ตำแหน่งสุดท้าย โคมสะอาด ระบบทำงานจนเสถียร และบันทึกว่าเปิดหรือปิดแสงธรรมชาติ ค่าเป้าหมายต้องอ้างอิง design criteria ของโครงการ ไม่ใช้ตัวเลขเดียวกับทุกพื้นที่
| รายการตรวจ | วิธีตรวจ | สิ่งที่ต้องบันทึก |
|---|---|---|
| Illuminance (Lux) | วัดตาม grid บนระนาบทำงานจริง ไม่วัดเฉพาะใต้โคม | ตำแหน่ง ค่าแต่ละจุด ค่าเฉลี่ย ต่ำสุด สูงสุด และสภาพ daylight |
| Uniformity | คำนวณอัตราส่วนจากค่าต่ำสุดและค่าเฉลี่ยตามเกณฑ์โครงการ | จุดมืด ตำแหน่งเงา และพื้นที่ที่เฟอร์นิเจอร์บังแสง |
| Glare / UGR | เทียบ simulation กับ geometry จริง และสำรวจมุมมองผู้ใช้งาน | ตำแหน่งผู้มอง มุมจอ พื้นผิวสะท้อน และโคมที่เห็นแหล่งกำเนิดจ้า |
| CCT / CRI / สีแสง | สุ่มตรวจโคมแต่ละ batch และเทียบกับ datasheet | ค่าที่วัด รุ่น driver/โคม และตำแหน่งที่สีไม่สม่ำเสมอ |
| Flicker | ทดสอบในระดับ dimming ที่ใช้งาน โดยเฉพาะพื้นที่กล้องหรือเครื่องจักร | โหมดควบคุม ระดับหรี่ อาการจากกล้อง และค่าจากเครื่องมือถ้ามี |
| กำลังไฟ | ตรวจโหลดรวมและสุ่มวัดกำลังไฟเทียบสเปก | Voltage, current, power, power factor และวงจรที่ทดสอบ |
ดูขั้นตอนวัดอย่างละเอียดได้ที่ วิธีวัดค่า Lux ให้ถูกต้อง และใช้ ตารางค่า Lux แยกตามพื้นที่ เป็นข้อมูลตั้งต้นก่อนตรวจมาตรฐานเฉพาะโครงการ

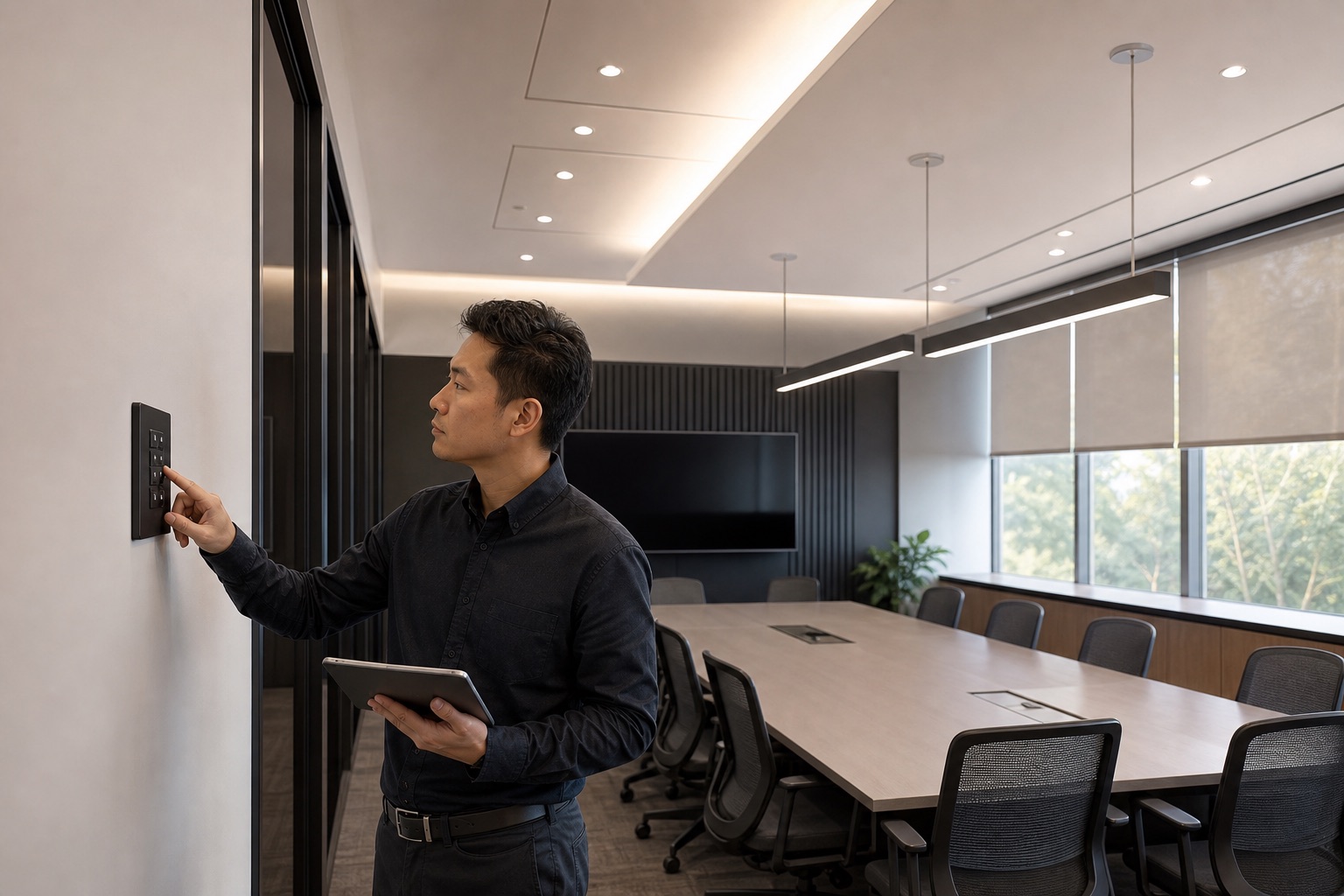

3. ตรวจระบบควบคุม Scene, Dimming และ Sensor
- ปุ่มและชื่อ scene เข้าใจตรงกับการใช้งาน เช่น ประชุม พรีเซนต์ วิดีโอคอล ทำความสะอาด และปิดทั้งหมด
- ทุกโคมอยู่ใน zone/address ที่ถูกต้อง ไม่มีวงจรอื่นตอบสนองตามโดยไม่ตั้งใจ
- Dimming ต่อเนื่อง ไม่กระโดด ไม่ดับก่อนถึงค่าต่ำสุด และกลับมาเปิดที่ระดับที่กำหนด
- Occupancy sensor ครอบคลุมพื้นที่จริง ตรวจทั้งการตรวจจับ เวลา delay และ manual override
- Daylight sensor ลดแสงอย่างนุ่มนวล รักษาค่าแสงบนพื้นที่ทำงาน และไม่เกิด hunting เปิด-ปิดถี่
- Schedule และ time clock ตรงเวลาอาคาร รวมวันหยุดและโหมดหลังเวลาทำการ
- หลังไฟดับหรือ network หลุด ระบบกลับสู่สถานะปลอดภัยและไม่สูญเสีย programming
- สำรองไฟล์ configuration, address list, firmware และรหัสสิทธิ์ให้เจ้าของอาคาร

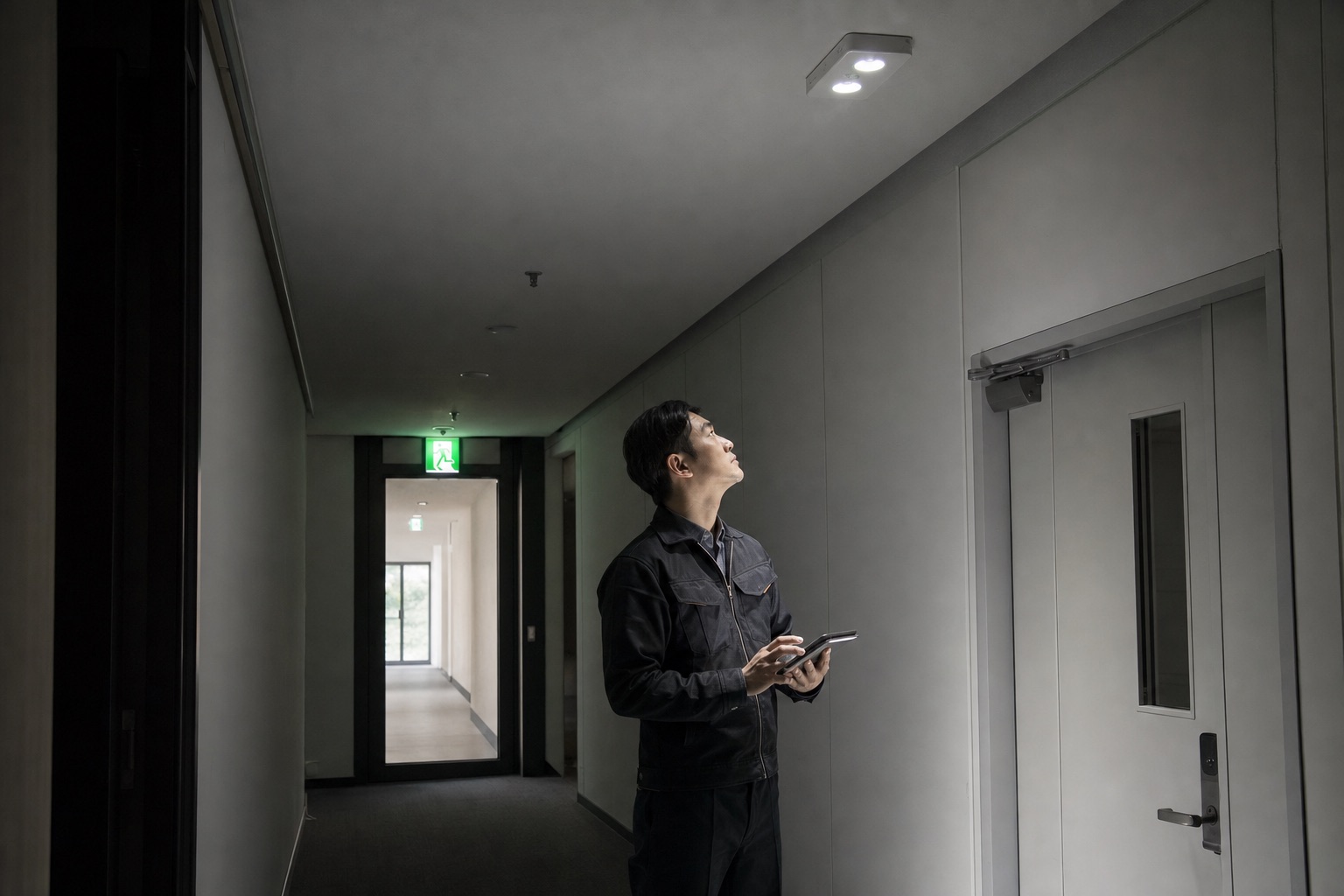

4. ตรวจไฟฉุกเฉินและป้ายทางออกแยกจากระบบปกติ
ISO/TS 21274 ไม่ครอบคลุม emergency lighting ดังนั้นแผนทดสอบต้องอ้างอิงกฎหมายและมาตรฐานที่ใช้กับโครงการ เช่น ISO 30061 และข้อกำหนดผลิตภัณฑ์ IEC 60598-2-22:2021 รวมถึงข้อกำหนดอาคารและหน่วยงานท้องถิ่น
- จำลอง mains failure และตรวจว่าโคมฉุกเฉินทุกจุดสลับทำงานโดยอัตโนมัติ
- ตรวจป้ายทางออก ทิศทางลูกศร จุดเปลี่ยนทิศ บันได อุปกรณ์ดับเพลิง และพื้นที่เสี่ยง
- ทดสอบระยะเวลาสำรองตามเกณฑ์โครงการ พร้อมบันทึกเวลาเริ่ม-สิ้นสุดและแรงดันแบตเตอรี่ถ้ากำหนด
- ตรวจระบบชาร์จ ไฟแสดงสถานะ ปุ่ม test และระบบ central monitoring
- ยืนยันว่าเมื่อไฟกลับ ระบบชาร์จและสถานะปกติกลับคืนโดยไม่มี alarm ค้าง
- จัดทำตารางทดสอบรายเดือน/รายปีและระบุผู้รับผิดชอบหลังส่งมอบ
5. ทำ Punch List, แก้ไข และ Retest ให้ปิดประเด็นได้จริง
รายการที่ไม่ผ่านต้องระบุให้ค้นหาและทดสอบซ้ำได้ ไม่ควรเขียนเพียง “แสงไม่พอ” แต่ควรบันทึกพื้นที่ หมายเลขโคม จุดวัด ค่าเป้าหมาย ค่าที่พบ รูปถ่าย ผู้รับผิดชอบ กำหนดเสร็จ และผล retest
| สถานะ | ความหมาย | การดำเนินการ |
|---|---|---|
| Pass | ผลตรงตามเกณฑ์และมีหลักฐานครบ | ลงชื่อผู้ตรวจและอ้างอิงเอกสารผลทดสอบ |
| Pass with observation | ใช้งานได้ แต่มีข้อสังเกตที่ไม่กระทบเกณฑ์หลัก | บันทึกเพื่อการบำรุงรักษาหรือปรับปรุงในอนาคต |
| Fail / Corrective action | ไม่ตรงเกณฑ์ แบบ หรือสเปก | ออก Punch List ระบุเจ้าของงานและกำหนด retest |
| Not tested | เงื่อนไขยังไม่พร้อมหรืออยู่นอกขอบเขต | ระบุเหตุผลและวันนัดทดสอบใหม่ ห้ามนับเป็นผ่าน |
เอกสารส่งมอบระบบแสงสว่างที่ควรได้รับ
- Approved shop drawing และ As-built drawing ฉบับสุดท้าย
- Luminaire, driver และ control equipment schedule พร้อมรหัสรุ่นจริง
- Datasheet, certificate, test report, IES/LDT และคู่มือติดตั้ง
- รายงานวัด Lux, uniformity, power และผลตรวจคุณภาพแสงตามขอบเขต
- รายงานทดสอบ emergency lighting และ battery duration
- Control narrative, address list, scene table และไฟล์ programming backup
- Commissioning report, Punch List ที่ปิดแล้ว และหลักฐาน retest
- คู่มือ O&M, ตารางบำรุงรักษา, อะไหล่, warranty และช่องทางติดต่อบริการ
- บันทึกอบรมผู้ดูแลอาคาร พร้อมรายชื่อผู้เข้าร่วมและหัวข้อที่สอน
Lighting Commissioning Checklist สำหรับใช้ตรวจหน้างาน
| หมวด | รายการตรวจหลัก | หลักฐาน | ผล |
|---|---|---|---|
| เอกสาร | แบบ สเปก เกณฑ์ผ่าน และเครื่องมือพร้อม | Revision / Calibration | ผ่าน / แก้ไข / ไม่ได้ทดสอบ |
| ติดตั้ง | รุ่น ตำแหน่ง มุม วงจร และป้ายกำกับถูกต้อง | Photo / As-built | ผ่าน / แก้ไข / ไม่ได้ทดสอบ |
| ปริมาณแสง | Lux และ uniformity ผ่านตามพื้นที่ | Measurement grid | ผ่าน / แก้ไข / ไม่ได้ทดสอบ |
| คุณภาพแสง | Glare, CCT, CRI, flicker และเงาเหมาะสม | Test / Observation | ผ่าน / แก้ไข / ไม่ได้ทดสอบ |
| Control | Scene, dimming, sensor, schedule และ recovery ทำงาน | Functional test | ผ่าน / แก้ไข / ไม่ได้ทดสอบ |
| Emergency | สลับไฟอัตโนมัติ ป้ายทางออก และ duration ผ่าน | Emergency test log | ผ่าน / แก้ไข / ไม่ได้ทดสอบ |
| ส่งมอบ | รายงาน Backup Warranty และ Training ครบ | Handover index | ผ่าน / แก้ไข / ไม่ได้ทดสอบ |
ควรเพิ่มช่อง Project, Area, Test ID, Date, Drawing Revision, Instrument ID, ผู้ทดสอบ, Witness, ค่าเป้าหมาย, ผลจริง, รูปถ่าย และลายเซ็นในแบบฟอร์มโครงการ
คำถามที่พบบ่อย
ควรทำ Lighting Commissioning เมื่อไร?
ควรวางแผนตั้งแต่ช่วงออกแบบเพื่อกำหนดเกณฑ์ผ่าน จากนั้นตรวจระหว่างติดตั้งและทำ functional performance test เมื่อระบบ เฟอร์นิเจอร์ และ control พร้อม ก่อนส่งมอบควรปิด Punch List และทดสอบซ้ำทุกประเด็นที่ไม่ผ่าน
วัดค่า Lux ผ่านแล้วถือว่าส่งมอบได้หรือยัง?
ยังไม่พอ ค่า Lux เป็นเพียงส่วนหนึ่ง ต้องตรวจ uniformity, glare, สีแสง, flicker, การทำงานของระบบควบคุม ไฟฉุกเฉิน เอกสาร และการอบรมผู้ดูแลด้วย
ใครควรเป็นผู้ลงนามผล Commissioning?
ขึ้นกับสัญญาและโครงสร้างโครงการ โดยทั่วไปผู้ทดสอบ ผู้รับเหมา ที่ปรึกษาหรือผู้ออกแบบ และตัวแทนเจ้าของงานควรร่วมรับทราบผล ส่วนงานที่กฎหมายกำหนดต้องให้ผู้มีคุณสมบัติตามข้อกำหนดเป็นผู้รับรอง
ระบบเดิมที่ใช้งานแล้วควร Commission ใหม่หรือไม่?
ควรทำ recommissioning เมื่อมีการเปลี่ยนการใช้งาน ปรับผัง เปลี่ยนโคมหรือ control ค่าไฟสูงผิดปกติ ผู้ใช้ร้องเรียน หรือระบบทำงานต่างจากที่ออกแบบไว้
แหล่งอ้างอิง
- ISO/TS 21274:2020 – Commissioning of lighting systems in buildings
- ISO/TR 5911:2023 – Explanation and justification of ISO/TS 21274
- ISO/CIE 8995-1:2025 – Lighting of indoor work places
- IEC 60598-1:2024 – Luminaires: General requirements and tests
- IEC 60598-2-22:2021 – Luminaires for emergency lighting
- กระทรวงแรงงาน – กฎกระทรวงเกี่ยวกับความร้อน แสงสว่าง และเสียง พ.ศ. 2559
