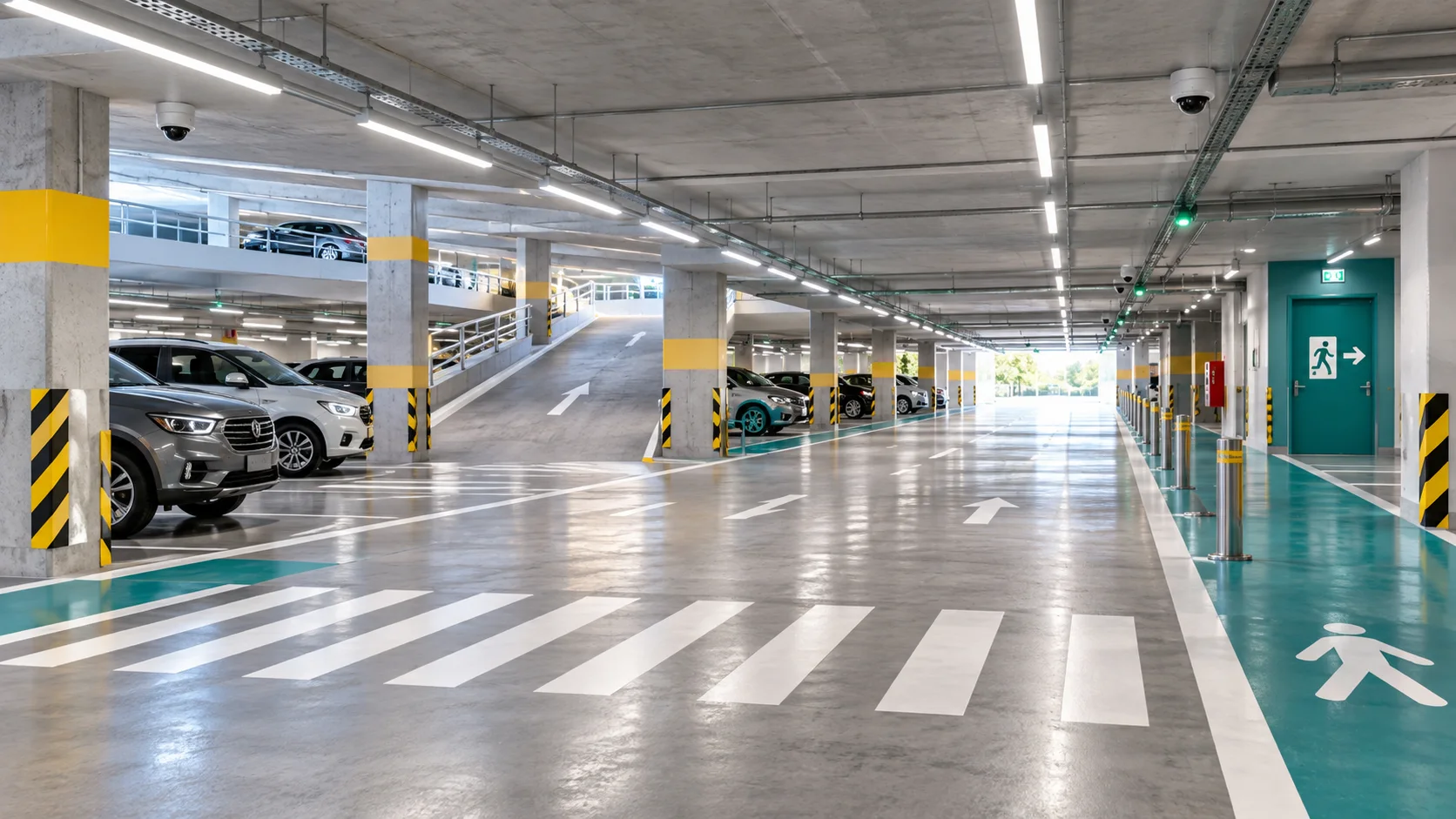

ออกแบบแสงอาคารจอดรถ: Uniformity, ทางลาด, Sensor และ CCTV

อาคารจอดรถเป็นพื้นที่กึ่งภายในที่มีเพดานต่ำ โครงสร้างหนา รถเปลี่ยนตำแหน่งตลอดเวลา และผู้ขับต้องตัดสินใจร่วมกับคนเดินในระยะสั้น แสงจึงควรช่วยให้มองเห็นทิศทาง ช่องจอด ทางม้าลาย ประตู ลิฟต์ ปุ่มกด และใบหน้า โดยไม่ทำให้เกิด Glare ผ่านกระจกหน้ารถ

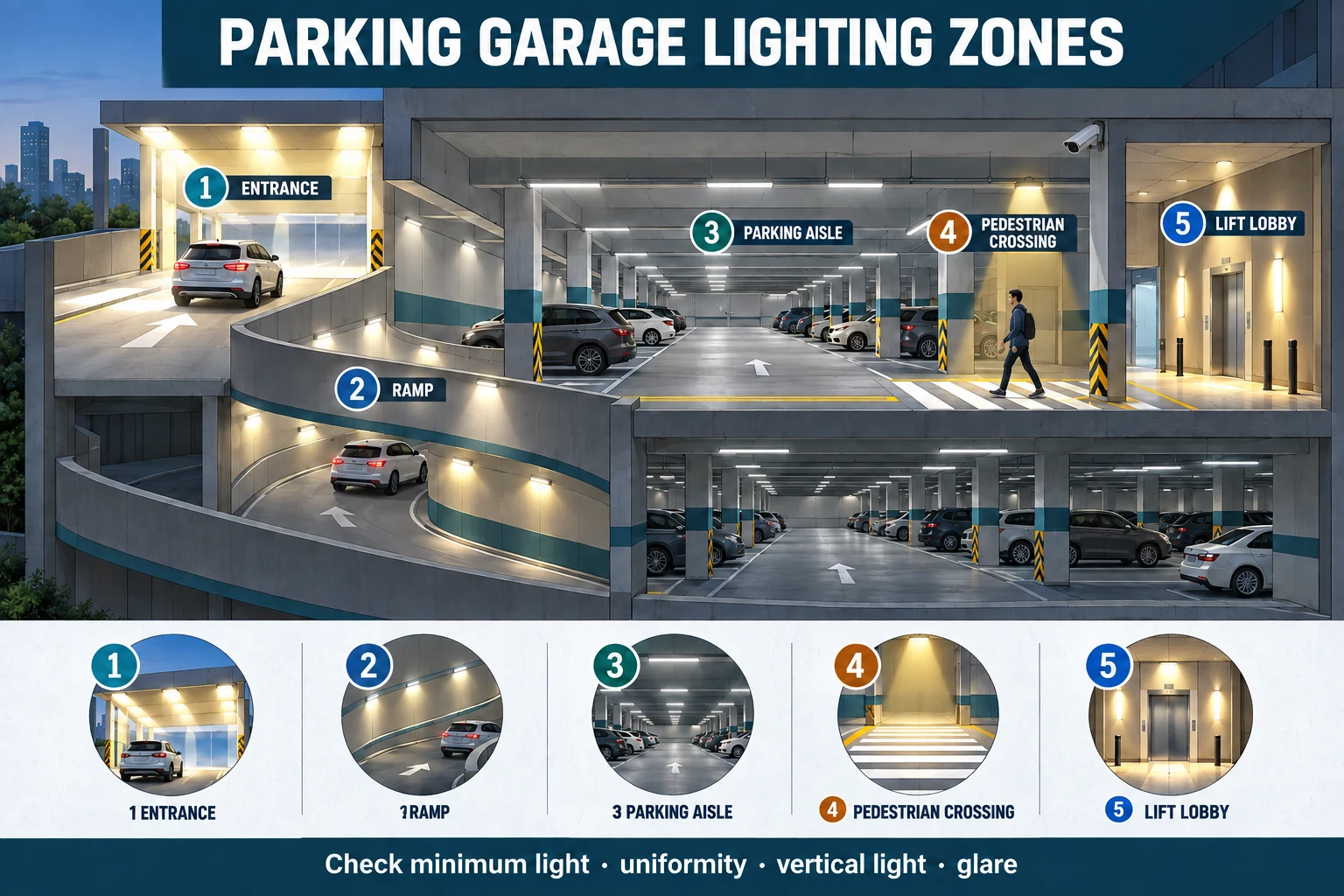

แบ่งพื้นที่ก่อนกำหนดเกณฑ์แสง

ทำไม Uniformity สำคัญกว่าการเพิ่ม Lux เฉลี่ย

ตาของคนปรับตัวตามส่วนที่สว่างในภาพ หากมีโคมสว่างจัดสลับกับช่วงมืด ผู้ขับจะมองคนหรือสิ่งกีดขวางในเงาได้ยาก แม้ค่าเฉลี่ยผ่านเกณฑ์ DOE Parking Structure Lighting Guide จึงแนะนำให้พิจารณาความสม่ำเสมอบนพื้นและใช้แสงบนผนัง/พื้นผิวแนวตั้งเพื่อเพิ่มการมองเห็นคนและใบหน้า

วางโคมอย่างไรเพื่อลดมุมมืด

• วางแนวโคมตามทางวิ่งเพื่อสร้าง Visual Guidance และช่วยให้ผู้ขับเห็นแนวเคลื่อนที่
• หลบคาน ท่อ และป้ายแขวนโดยดู Cut-off จริงของลำแสง ไม่ใช้ตำแหน่งในแบบ RCP เพียงอย่างเดียว
• ไม่ติดโคมทั้งหมดเหนือกึ่งกลางช่องจอด เพราะหลังคารถจะบังแสงเมื่อมีรถจอด
• เพิ่มแสงที่ทางตัด มุมเลี้ยว ประตู ลิฟต์ ตู้ชำระเงิน และพื้นที่คนเดินข้าม
• ตรวจ Glare จากความสูงสายตาคนขับทั้งรถนั่งและรถสูง โดยเฉพาะทางลาด

Daylight Transition Zone ที่ทางเข้า–ออก

ตอนกลางวันผู้ขับเคลื่อนจากภายนอกที่สว่างมากเข้าสู่อาคารมืด ตาต้องใช้เวลาในการปรับตัว จึงมักต้องใช้ระดับแสงสูงขึ้นบริเวณปากทางและค่อย ๆ ลดเข้าสู่ภายใน ส่วนกลางคืนต้องลดระดับลงเพื่อไม่ให้ทางออกสว่างกว่าถนนจนผู้ขับมองภายนอกไม่ชัด

เลือกโคม LED ให้เหมาะกับสภาพแวดล้อม

FEMP จัด Parking Garage Luminaire เป็นหมวดผลิตภัณฑ์ประสิทธิภาพสูง และเน้นว่าระบบ Networked Control สามารถลดพลังงานเพิ่มได้โดยปรับระดับตามกิจกรรมจริง อย่างไรก็ตาม ประสิทธิภาพ lm/W ต้องพิจารณาร่วมกับ Distribution, Glare และความสม่ำเสมอ ไม่ใช่เลือกตัวเลขสูงสุดอย่างเดียว

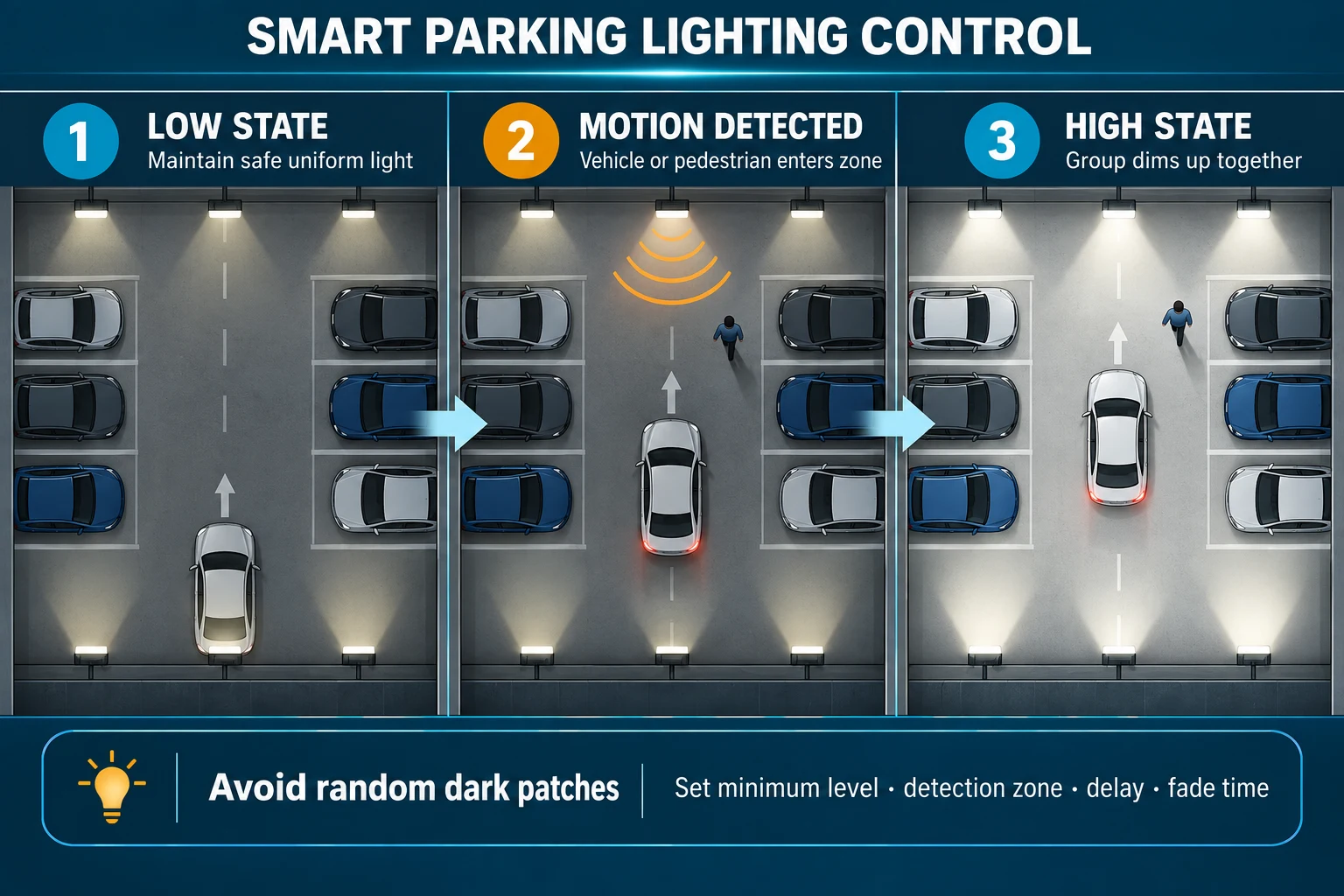

Occupancy Sensor: หรี่เป็นกลุ่ม ดีกว่าดับเป็นดวง

การดับโคมเดี่ยวสลับกันอาจทำลาย Uniformity และสร้างเงาที่ทำให้ผู้ใช้รู้สึกไม่ปลอดภัย DOE แนะนำให้พิจารณาการลดระดับเป็นกลุ่มเพื่อคงรูปแบบการกระจายแสงไว้ โดยแบ่ง Zone ให้ Sensor มองเห็นรถและคนก่อนเข้าสู่พื้นที่ ไม่ใช่รอให้ผู้ใช้ยืนใต้โคมแล้วจึงสว่าง

• กำหนด Low State ที่ยังรักษาทางเดินและภาพกล้อง ไม่จำเป็นต้องดับสนิท
• ใช้ Fade-up เร็วพอเพื่อความปลอดภัย และ Fade-down นุ่มนวลกว่าเพื่อลดความรำคาญ
• วาง Sensor ให้ครอบคลุมทางเข้า Zone, ทางลาด และมุมอับ; ตรวจทั้งคนเดินและรถ
• อย่ารวมทางลาด ทางออก และเส้นทางฉุกเฉินไว้กับ Logic ลดแสงทั่วไปโดยไม่วิเคราะห์
• เก็บข้อมูล High/Low Runtime เพื่อยืนยันผลประหยัดและปรับ Delay หลังใช้งานจริง

การสาธิตของ PNNL ที่อาคารจอดรถสำนักงานใหญ่กระทรวงแรงงานสหรัฐฯ รายงานว่าการเปลี่ยน HPS เป็น LED ลดพลังงาน 52% และเมื่อเพิ่ม Occupancy Control ที่ตั้ง Low State 10% หลังหน่วง 2.5 นาที ผลประหยัดเพิ่มเป็น 88% ตัวเลขนี้เป็นกรณีศึกษา ไม่ใช่ค่ารับประกันสำหรับทุกโครงการ แต่แสดงว่าการ Commission Control มีผลมากพอ ๆ กับประสิทธิภาพโคม

ออกแบบร่วมกับ CCTV

กล้องต้องเห็นใบหน้า ป้ายทะเบียน และการเคลื่อนไหวโดยไม่มี Backlight หรือจุดสว่างล้น ควรทดสอบภาพจริงร่วมกับทีม Security เพราะค่า Lux บนพื้นไม่บอกคุณภาพภาพจากกล้อง

• ตรวจ Vertical Illuminance ในทิศที่กล้องมอง
• หลีกเลี่ยงโคมตรงหลังศีรษะคนหรือท้ายรถในภาพกล้อง
• ทดสอบ Flicker/Banding กับ Shutter และ Frame Rate ที่ใช้งานจริง
• ทดสอบ High State, Low State และช่วงเปลี่ยนระดับของ Sensor

คำนวณ Retrofit อย่าทำแบบหนึ่งต่อหนึ่งโดยอัตโนมัติ

ตำแหน่งโคมเดิมออกแบบสำหรับ Distribution ของ HID หรือ Fluorescent ซึ่งอาจไม่เหมาะกับ LED รุ่นใหม่ DOE เตือนว่าการเปลี่ยนหนึ่งต่อหนึ่งอาจไม่ทำให้ผ่าน Uniformity จึงควรใช้ไฟล์ Photometric ที่ถูกต้อง สร้างโมเดลรวมคาน เสา รถตัวแทน และสีพื้นผิว แล้วเปรียบเทียบหลาย Layout ก่อนสรุปจำนวนโคม

Commissioning ก่อนส่งมอบ

ข้อผิดพลาดที่พบบ่อย

1. ดูเฉพาะ Average Lux: ทำให้มุมมืดถูกซ่อนด้วยจุดสว่างใต้โคม
2. โคมอยู่เหนือรถทั้งหมด: เมื่อมีรถจอด แสงไม่ถึงพื้นและคนเดิน
3. Sensor แยกดวง: ประหยัดแต่สร้าง Pattern สว่าง–มืดและภาพกล้องเปลี่ยนตลอด
4. Entrance ใช้ Scene เดียว: ระดับที่เหมาะกลางวันอาจสว่างเกินไปกลางคืน
5. Retrofit หนึ่งต่อหนึ่ง: Lumen ใกล้เดิมแต่ Distribution ต่าง จึงไม่รับประกัน Uniformity
6. ไม่คิดงานบำรุงรักษา: เลนส์สกปรกและพื้นผิวคล้ำทำให้ค่า Maintained ต่ำกว่าแบบ
