แสงถ่ายทอดสดกีฬา: ค่า Lux, Ev และ Flicker ที่ต้องตรวจ

แสงสว่างสำหรับถ่ายทอดสดกีฬา ต้องทำให้นักกีฬามองเห็นชัดและกล้องบันทึกภาพได้สม่ำเสมอ จึงต้องตรวจทั้งความส่องสว่างแนวนอน (Eh) และแนวตั้ง (Ev) ความสม่ำเสมอ สี การกะพริบ แสงแยงตา และความต่อเนื่องของระบบไฟ ไม่ใช่เลือกจากค่า Lux เฉลี่ยหรือกำลังวัตต์ของโคมเพียงอย่างเดียว

ก่อนซื้อโคม ให้เริ่มจากระดับการแข่งขันและแผนกล้องของผู้ถ่ายทอด แล้วกำหนดเกณฑ์ตรวจรับที่ตรงกัน ความคมชัดของภาพยังขึ้นกับเลนส์ โฟกัส เซนเซอร์ ชัตเตอร์ และกระบวนการถ่ายทอด แสงที่ดีเป็นเงื่อนไขสำคัญ แต่ไม่สามารถชดเชยทุกปัญหาของกล้องได้

ปรับปรุง: 6 ตุลาคม 2026 · อ้างอิง CIE, UEFA และ EBU · เน้นหลักการออกแบบโดยใช้ฟุตบอลเป็นตัวอย่าง เกณฑ์ของกีฬาและรายการอื่นต้องตรวจแยกกัน

เริ่มจากโจทย์ถ่ายทอดสด ไม่ใช่เริ่มจากจำนวนโคม

ข้อมูลที่ควรตกลงระหว่างเจ้าของสนาม ผู้ออกแบบ และทีมถ่ายทอดก่อนทำแบบมีดังนี้

• รายการแข่งขัน: หน่วยงานกำกับ ระดับที่ต้องผ่าน ฉบับเอกสาร และข้อกำหนดเพิ่มเติมของผู้ถ่ายทอด
• แผนกล้อง: กล้องหลัก กล้องย้อนมุม กล้องหลังประตู กล้องเคลื่อนที่ และพื้นที่สัมภาษณ์
• รูปแบบภาพ: ความละเอียด อัตราเฟรม ชัตเตอร์ โหมด SDR/HDR และโหมดรีเพลย์ที่ใช้งานจริง
• สภาพสนาม: แข่งกลางวันหรือกลางคืน มีแสงธรรมชาติผสมหรือไม่ และตำแหน่งโครงสร้างที่บังแสง
• การเดินระบบ: ฉากแข่งขัน ฉากซ้อม ระบบสำรอง และผู้มีสิทธิ์เปลี่ยนฉากระหว่างรายการ

คำว่า “4K” บอกความละเอียดของภาพ ไม่ได้ระบุอัตราเฟรมหรือค่า Lux ที่ต้องใช้โดยตัวมันเอง กล้อง 4K แต่ละระบบอาจใช้ความเร็วและการรับแสงต่างกัน จึงต้องขอสเปกการถ่ายทอดที่ชัดเจน

Eh กับ Ev ต่างกันอย่างไร ทำไมสนามสว่างแต่หน้าคนยังมืด?

Eh — Horizontal illuminance คือแสงที่ตกบนระนาบแนวนอน เช่น ระนาบพื้นสนาม ส่วน Ev — Vertical illuminance คือแสงที่ตกบนระนาบแนวตั้งในทิศทางที่กำหนด ช่วยประเมินการให้แสงกับตัวผู้เล่นและวัตถุที่กล้องมองเห็น ทั้งสองค่ามีหน่วย lx แต่แทนกันไม่ได้

แสงที่ลงเกือบตรงจากด้านบนอาจทำให้พื้นสนามสว่าง แต่ใบหน้าและลำตัวในมุมกล้องหนึ่งมีเงามาก การแก้จึงอาจเป็นการปรับตำแหน่ง มุมเล็ง และการซ้อนทับของลำแสง มากกว่าการเพิ่มวัตต์ทุกโคม CIE 083:2019 ครอบคลุมประเด็นแสงสำหรับโทรทัศน์ ทั้ง Ev ความสม่ำเสมอ สี และการกะพริบ [1]

กล้องหลักบนอัฒจันทร์ กล้องริมสนาม และกล้องหลังประตูมองนักกีฬาคนละทิศ การมีค่า Ev ดีเฉพาะด้านเดียวจึงไม่พอ ควรตรวจระนาบตามคู่มือแข่งขัน และพิจารณามุมกล้องที่ใช้งานจริงเพิ่มเติม

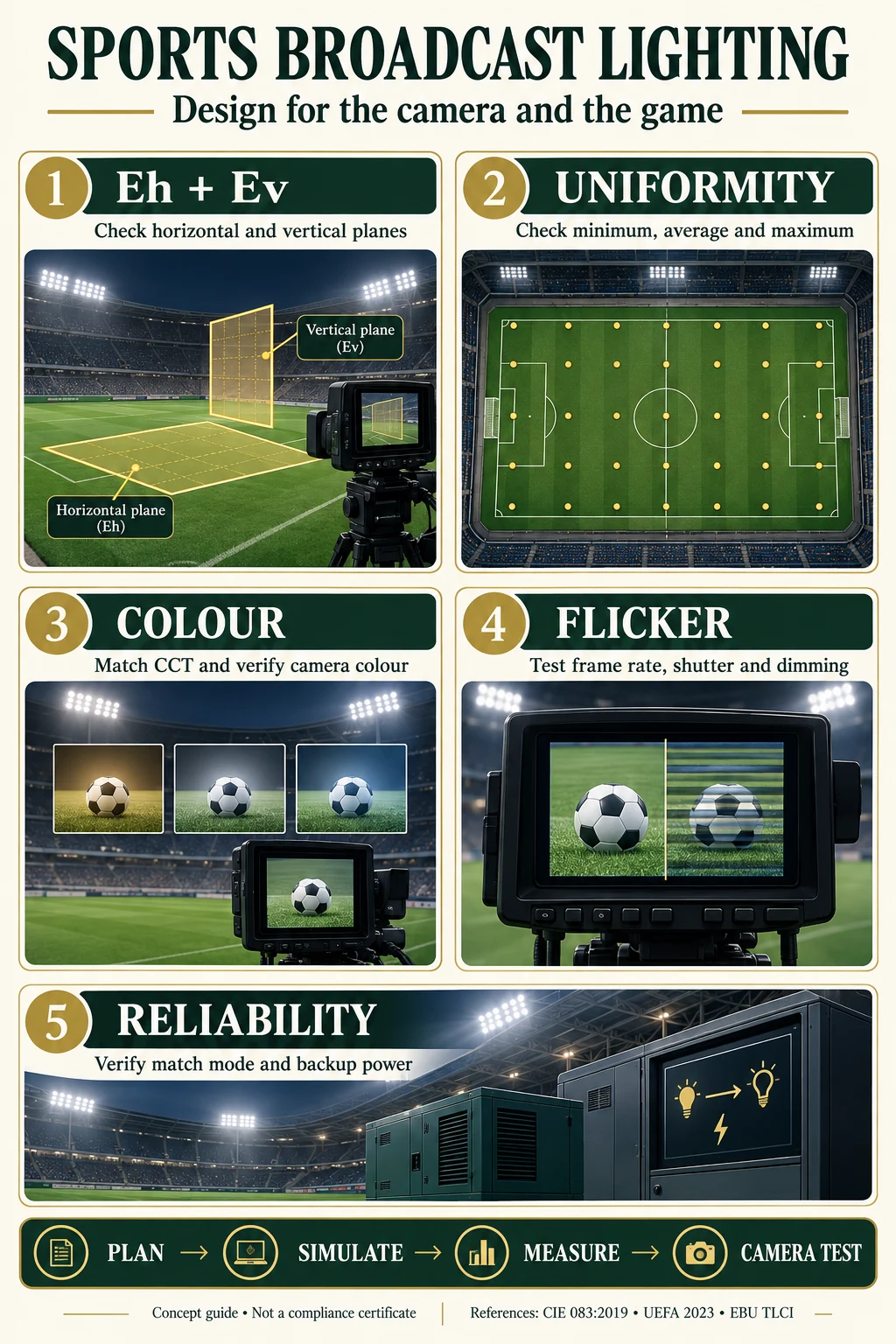

อินโฟกราฟิก: 5 เรื่องที่ต้องตรวจสำหรับไฟถ่ายทอดสดกีฬา

ไฟสนามถ่ายทอดสดต้องกี่ Lux? ต้องระบุระดับและเอกสารก่อน

ไม่ควรใช้คำว่า “มาตรฐาน FIFA/UEFA Class I” รวมกันโดยไม่มีชื่อเอกสารกำกับ เพราะแต่ละองค์กรและแต่ละระบบแบ่งระดับต่างกัน ตารางนี้ยก บางรายการจาก UEFA Stadium Lighting Guide 2023 ระดับ Elite level A เพื่อให้เห็นวิธีอ่านข้อกำหนด ไม่ใช่เกณฑ์เดียวของกีฬาทุกประเภท [2]

ตารางนี้ไม่ใช่ข้อกำหนดครบชุด ยังมีรายละเอียดด้านแสงแยงตา ความสม่ำเสมอระหว่างจุด ระบบไฟ และการทดสอบ ก่อนใช้จัดซื้อให้ตรวจฉบับที่รายการแข่งขันยอมรับและข้อกำหนดผู้ถ่ายทอด โดยรักษาเครื่องหมาย >, < และ ≥ ให้ตรงต้นฉบับ ไม่เปลี่ยนความหมายเป็น “ประมาณ”

Uniformity: ค่าเฉลี่ยผ่าน ไม่ได้แปลว่าภาพจะสม่ำเสมอ

ตามนิยามในคู่มือ UEFA นี้ U1 = E_min ÷ E_max และ U2 = E_min ÷ E_avg ต้องคำนวณจากระนาบและชุดจุดวัดเดียวกัน ชื่อ U0, U1 หรือ U2 ในเอกสารอื่นอาจต่างกัน จึงควรใส่สูตรไว้ข้างตัวเลขเสมอ [3]

ตัวอย่างสมมติ: ระนาบ Ev ทิศหนึ่งมีค่าต่ำสุด 900 lx เฉลี่ย 1,600 lx และสูงสุด 2,000 lx จะได้ U1 = 0.45 และ U2 = 0.5625 แม้ค่าเฉลี่ยสูงกว่า 1,500 lx แต่ยังต่ำกว่าเกณฑ์ค่า Ev ขั้นต่ำและความสม่ำเสมอของตัวอย่าง Elite level A จึงสรุปว่าผ่านจากค่าเฉลี่ยอย่างเดียวไม่ได้

ในทางปฏิบัติให้ตรวจบริเวณมุมสนาม ข้างเส้น และพื้นที่ที่ผู้เล่นเคลื่อนผ่านบ่อย รวมถึงเงาบนใบหน้าและการเปลี่ยนความสว่างระหว่างจุดติดกัน สำหรับความปลอดภัยของนักกีฬา ต้องประเมินแสงแยงตาจากตำแหน่งและทิศทางมองจริงด้วย

Flicker กับ Slow-motion: อย่าดูแค่ความถี่ Driver

แสงที่ดูนิ่งด้วยตาอาจเกิดการเปลี่ยนความสว่างหรือแถบในภาพกล้องได้ ความเสี่ยงขึ้นกับรูปคลื่นและความลึกของการมอดูเลต ความถี่ อัตราเฟรม เวลาเปิดรับแสง และวิธีอ่านเซนเซอร์ ดังนั้นข้อความว่า “Driver มากกว่า 1,000 Hz” หรือ “Flicker-free” ยังไม่เพียงพอ ต้องมีเงื่อนไขทดสอบที่ตรวจสอบได้

UEFA 2023 อธิบายว่า FF ต่ำกว่า 3% โดยทั่วไปไม่ก่อปัญหาสำหรับภาพช้าถึง 300 fps แต่ระบุด้วยว่าผลขึ้นกับเทคโนโลยี จึงไม่ควรนำไปอ้างว่ารับประกันภาพที่ 1,000 fps หรือทุกชัตเตอร์ ต้องตรวจข้อกำหนดและทดสอบโหมดที่จะใช้จริง [4]

ตัวอย่างความสัมพันธ์ของชัตเตอร์: ถ้าใช้ shutter angle 180° เวลาเปิดรับแสงประมาณ 1 ÷ (2 × fps) ดังนั้น 50 fps เท่ากับ 1/100 วินาที ส่วน 200 fps เท่ากับ 1/400 วินาที เมื่อเงื่อนไขอื่นเท่าเดิม กล้องรับแสงต่อเฟรมน้อยลงเหลือหนึ่งในสี่ ต้องหารือเรื่องรูรับแสง gain และปริมาณแสงร่วมกับทีมกล้อง ตัวอย่างนี้ไม่ใช่สูตรกำหนด Lux มาตรฐาน

• ขอรายงานการมอดูเลตที่โหมดกำลังเต็มและระดับหรี่ที่ใช้แข่งขัน
• บันทึกรุ่นกล้อง fps ชัตเตอร์ โหมดเซนเซอร์ และการตั้งค่าที่ใช้ทดสอบ
• ตรวจทั้งภาพปกติและรีเพลย์ รวมถึงป้าย LED ในเฟรมซึ่งอาจมีปัญหาแยกจากไฟสนาม
• ใช้เครื่องวัดที่เหมาะกับช่วงความถี่และวิธีทดสอบ ไม่ใช้ Lux meter ทั่วไปยืนยัน FF

CCT, CRI และ TLCI: สีแสงตรงกันยังไม่พอ

CCT ช่วยบอกโทนอุ่นหรือเย็นของแสง แต่ไม่ได้บอกการแสดงสีทั้งหมด และไม่อธิบายความเอียงเขียว–ม่วงได้ครบ โคมที่ระบุ Kelvin เท่ากันอาจให้ผลสีผิวและเสื้อทีมต่างกัน ไม่ควรสรุปว่าไฟ 4,000 K จะทำให้ภาพเหลืองเสมอ เพราะยังขึ้นกับไวต์บาลานซ์และแสงที่ผสมอยู่

ควรเลือกโคมที่สีสม่ำเสมอระหว่างตัว ตรวจค่าการแสดงสีตามเกณฑ์รายการ และให้ทีมกล้องทดสอบสีผิว เสื้อแข่งขัน และแผ่นสีภายใต้แสงจริง TLCI-2012 ของ EBU ใช้แบบจำลองช่วยประเมินคุณภาพสีของแสงสำหรับโทรทัศน์ เป็นข้อมูลประกอบที่เหมาะกับงานกล้อง แต่ไม่ใช่ใบรับรองความเข้ากันได้กับกล้องทุกตัว [5]

สำหรับการถ่ายทอดช่วงเย็น ควรวางแผนการเปลี่ยนผ่านจากแสงธรรมชาติไปสู่ไฟสนามและการปรับกล้องร่วมกัน UEFA มีคำแนะนำให้เปิดระบบไฟตั้งแต่เริ่มการถ่ายทอดในสถานการณ์เช่นนี้ เพื่อให้การเปลี่ยนผ่านค่อยเป็นค่อยไป [6] อ่านพื้นฐานเพิ่มได้ที่ CRI, Ra และ R9 ต่างกันอย่างไร

ระบบควบคุมและไฟสำรองต้องรักษาฉากแข่งขัน

การแบ่งโซนมีประโยชน์ต่อการปรับเล็งและกำหนดฉากซ้อมหรือบำรุงรักษา แต่ระหว่างการแข่งขันควรรักษาฉากแสงที่ทดสอบและอนุมัติไว้ ไม่ไล่หรี่ตามกล้องที่กำลังออกอากาศ เพราะกล้องอื่นอาจบันทึกพร้อมกัน และนักกีฬายังต้องมองเห็นทั่วสนาม

DALI หรือ DMX เป็นช่องทางควบคุม ไม่ได้ทำให้โคมปราศจากการกะพริบโดยตัวเอง ต้องตรวจโคม ไดรเวอร์ และระบบทั้งชุด กำหนดสิทธิ์ผู้ใช้งาน ปุ่มกลับสู่ฉากแข่งขัน และพฤติกรรมเมื่อสัญญาณควบคุมขัดข้อง

แยกแผน ความต่อเนื่องของการแข่งขัน ออกจากระบบไฟฉุกเฉินเพื่ออพยพ เพราะมีวัตถุประสงค์และเกณฑ์ต่างกัน ให้ผู้ออกแบบระบบไฟร่วมกำหนดการจ่ายสำรอง การโอนแหล่งจ่าย และขั้นตอนทดสอบ ส่วนการแสดงแสงก่อนแข่งต้องคืนสภาพฉากแข่งขันตามข้อกำหนด UEFA ระบุว่าการแสดงแสงต้องไม่กระทบสภาพแสงของการแข่งขัน [7]

เช็กลิสต์ตรวจรับไฟสนามก่อนถ่ายทอดสด

ตัวอย่างวิธีวัดของ UEFA 2023: การทดสอบ Ev ใช้หัวรับแสงในแนวตั้ง สูง 1 m เหนือผิวสนาม วัดทิศ 0°, 90°, 180° และ 270° ในแต่ละจุดของกริด 96 จุด วิธีนี้เป็นของคู่มือที่อ้าง ไม่ควรถือว่าเป็นกริดของกีฬาทุกชนิด [8]

เมื่อต้องปรับเปลี่ยนโคม ไดรเวอร์ หรือระดับหรี่ ควรทบทวนผลกล้องและการวัดที่เกี่ยวข้องด้วย อ่านเรื่อง Maintenance Factor และการติดตามแสงหลังใช้งาน เพื่อเข้าใจเหตุผลที่ค่าแสงตอนติดตั้งใหม่ไม่ใช่คำตอบตลอดอายุระบบ

คำถามที่พบบ่อยเรื่องไฟถ่ายทอดสดกีฬา

สนามได้ 2,000 Lux แล้วถ่ายทอดสดได้เลยหรือไม่?

ยังสรุปไม่ได้ ต้องรู้ว่าเป็นค่าเฉลี่ยแนวนอนหรือแนวตั้ง วัดด้วยวิธีใด และต้องผ่านระดับไหน รวมถึงตรวจค่าต่ำสุด ความสม่ำเสมอ สี การกะพริบ และผลกับกล้องจริง

CRI สูงพอจะแทนการทดสอบ TLCI และกล้องได้ไหม?

ไม่ได้ CRI เป็นข้อมูลด้านการแสดงสีตามวิธีประเมินของมัน ส่วนงานกล้องยังมีการตอบสนองของเซนเซอร์และการประมวลผล ต้องใช้ข้อมูลตามข้อกำหนดผู้ถ่ายทอดร่วมกับการทดสอบจริง

เปลี่ยนเป็น LED แล้วจะหมดปัญหา Slow-motion หรือไม่?

ไม่เสมอไป ผลขึ้นกับไดรเวอร์ วิธีหรี่และการมอดูเลต ตลอดจนการตั้งค่ากล้อง ต้องขอรายงานและทดสอบในฉากใช้งานจริง

เพิ่มแสงทุกโคมช่วยแก้ใบหน้ามืดได้หรือไม่?

อาจเพิ่มแสงโดยรวมแต่ไม่แก้ทิศทางที่ขาดแสง ควรตรวจ Ev ตามมุมกล้อง เงา และมุมเล็งก่อน เพราะการเพิ่มแสงอาจทำให้ส่วนอื่นสว่างเกินหรือแยงตาขึ้น

ใช้ข้อกำหนดฟุตบอลกับบาสเก็ตบอลหรือวอลเลย์บอลได้ไหม?

ไม่ควรคัดลอกทั้งชุด สนามในร่มมีตำแหน่งกล้อง การมองลูกบอล และรูปแบบโครงสร้างต่างกัน ให้ใช้คู่มือกีฬานั้นและเงื่อนไขของรายการ

เลือกอ่านต่อให้ตรงขั้นตอนออกแบบ

บทความนี้เป็นภาพรวมสำหรับเริ่มคุยสเปกกับผู้ถ่ายทอด หากต้องการเจาะงานกล้องความเร็วสูง อ่าน คู่มือไฟสนามสำหรับ HDTV, Slow-motion และ VAR หรือดู คลังบทความแสงสนามกีฬา สำหรับรูปแบบสนามอื่น การคำนวณจำนวนโคมอย่างเดียวใช้แทนออกแบบแสงสำหรับกล้องไม่ได้

แหล่งอ้างอิงและขอบเขตข้อมูล

1. CIE 083:2019 — Guide for the Lighting of Sports Events for Colour Television and Film Systems, 3rd Edition: แนวทางแสงสำหรับโทรทัศน์และภาพยนตร์ เป็นรายงานคำแนะนำ ไม่ใช่ข้อบังคับของทุกรายการ
2. UEFA Stadium Lighting Guide 2023 — Elite level A: แหล่งตัวเลขในตารางตัวอย่าง
3. UEFA 2023 — Uniformity: นิยาม U1 และ U2
4. UEFA 2023 — Flicker factor guidance: การกะพริบกับภาพช้าและข้อจำกัดของคำแนะนำ
5. EBU R 137 — TV Lighting Consistency Index 2012 & TV Luminaire Matching Factor 2013: การประเมินคุณภาพสีของแสงสำหรับโทรทัศน์
6. UEFA 2023 — Colour temperature: สีแสงและช่วงเปลี่ยนจากกลางวันสู่ไฟสนาม
7. UEFA 2023 — Entertainment lighting: การรักษาสภาพแสงแข่งขัน
8. UEFA 2023 — Vertical illuminance test: ระดับหัววัด ทิศทาง และจำนวนจุดทดสอบ

ตรวจสอบแหล่งอ้างอิงวันที่ 6 ตุลาคม 2026 เนื้อหาเป็นการสังเคราะห์เอกสาร ไม่ได้อ้างผลตรวจรับสนามหรือรับรองผลิตภัณฑ์ใด ตัวอย่างคำนวณเป็นข้อมูลสมมติ ต้องตรวจข้อกำหนดของรายการและผู้ถ่ายทอดก่อนนำไปจัดซื้อหรือรับรองสนาม
