IP65 ไม่ได้แปลว่า “กันน้ำทุกกรณี” และ IP68 ก็ไม่ได้ดีกว่าสำหรับทุกจุด วิธีเลือกที่ถูกคือเริ่มจากน้ำและฝุ่นที่โคมจะเจอจริง แล้วตรวจรายละเอียดการทดสอบ วิธีติดตั้ง ซีล สายไฟ และการระบายน้ำร่วมกัน คู่มือนี้ถอดรหัส IP Code ให้ใช้เลือกโคมไฟภายนอกในสภาพอากาศร้อนชื้นและฝนหนักแบบไทยได้อย่างมีเหตุผล

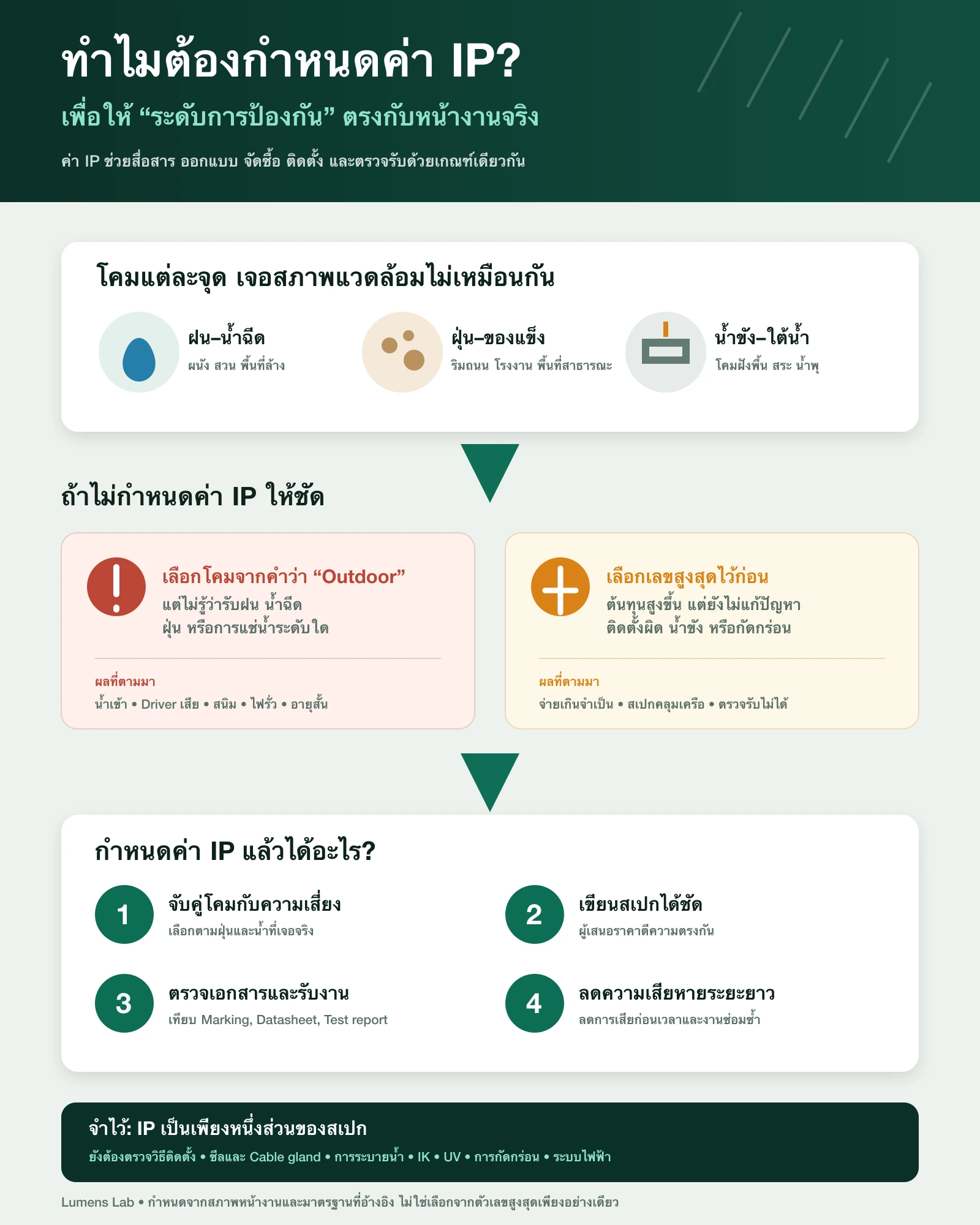

IP Rating คืออะไร และทำไมโคมภายนอกต้องดูค่านี้
IP Code หรือ Ingress Protection Code เป็นระบบจำแนกระดับการป้องกันที่เปลือกหุ้มอุปกรณ์ไฟฟ้ามีต่อการเข้าถึงชิ้นส่วนอันตราย วัตถุแข็ง ฝุ่น และน้ำ ตามมาตรฐาน IEC 60529 รูปแบบที่เห็นบ่อยคือ IP ตามด้วยตัวเลขสองหลัก เช่น IP44 หรือ IP65
คำสำคัญคือ “ระดับจากการทดสอบ” ไม่ใช่คำรับรองว่าอุปกรณ์จะอยู่กลางแจ้งได้ตลอดไป การทดสอบน้ำแต่ละระดับมีทิศทาง ระยะเวลา อัตราการไหล หรือเงื่อนไขการแช่ที่ต่างกัน ขณะใช้งานจริงยังมีแดด UV ความร้อน การหด–ขยายของซีล ไอเค็ม สารเคมี น้ำขัง และฝีมือการติดตั้งเข้ามาเกี่ยวข้อง
บอกการป้องกันการสัมผัสชิ้นส่วนอันตรายและของแข็ง รวมถึงฝุ่น ระดับ 5 คือฝุ่นอาจเข้าได้บ้างแต่ไม่มากพอให้การทำงานเสียหาย ส่วนระดับ 6 คือ dust-tight
บอกการป้องกันน้ำ ตั้งแต่หยดน้ำ น้ำกระเซ็น น้ำฉีด ไปจนถึงการแช่น้ำหรือฉีดน้ำแรงดันสูง โดยแต่ละระดับมีวิธีทดสอบเฉพาะ
X หมายถึงไม่ได้ระบุระดับของหลักนั้น ไม่ได้หมายถึงได้คะแนนศูนย์ และไม่ควรเดาค่าที่หายไปเอง
อ่านเลขหลักแรก: การป้องกันของแข็งและฝุ่น
| ระดับ | ความหมายโดยสรุป | มุมมองสำหรับงานโคมไฟ |
|---|---|---|
| 0 | ไม่มีการป้องกันที่ระบุ | ไม่เหมาะกับจุดที่ผู้ใช้หรือสิ่งแวดล้อมเข้าถึงได้ง่าย |
| 1 | ป้องกันวัตถุขนาดใหญ่กว่า 50 มม. | ระดับพื้นฐานมาก ไม่ใช่เป้าหมายสำหรับโคมภายนอก |
| 2 | ป้องกันนิ้วมือ/วัตถุใหญ่กว่า 12.5 มม. | พบได้ในโคมภายในทั่วไป เช่น IP20 |
| 3 | ป้องกันวัตถุใหญ่กว่า 2.5 มม. | ยังไม่ใช่ระดับกันฝุ่นสำหรับสวนหรือริมถนน |
| 4 | ป้องกันวัตถุใหญ่กว่า 1 มม. | ใช้ร่วมกับระดับน้ำ เช่น IP44 ในจุดที่มีที่กำบัง |
| 5 | Dust-protected | ฝุ่นเข้าได้จำกัด แต่ต้องไม่รบกวนการทำงาน |
| 6 | Dust-tight | ระดับสูงสุดของหลักแรก เหมาะกับพื้นที่ฝุ่นมากและงานภายนอกจำนวนมาก |
อ่านเลขหลักที่สอง: การป้องกันน้ำ
| ระดับ | ลักษณะน้ำในการทดสอบ | อย่าเข้าใจผิดว่า… |
|---|---|---|
| 1–2 | หยดน้ำแนวดิ่ง และเมื่อเปลือกหุ้มเอียงตามเงื่อนไข | เหมาะกับฝนสาดหรือการล้าง |
| 3 | น้ำพ่นเป็นละอองตามมุมที่กำหนด | รับน้ำกระเซ็นจากทุกทิศได้เสมอ |
| 4 | น้ำกระเซ็นจากทุกทิศทาง | รับน้ำฉีดแรงหรือแช่น้ำได้ |
| 5 | น้ำฉีดจากหัวฉีด | เป็นโคมใต้น้ำ |
| 6 | น้ำฉีดกำลังสูง | ทนเครื่องฉีดน้ำแรงดันสูงทุกชนิด |
| 7 | การแช่น้ำชั่วคราวตามเงื่อนไขมาตรฐาน | ใช้ใต้น้ำต่อเนื่องได้ |
| 8 | การแช่น้ำต่อเนื่องตามเงื่อนไขที่ตกลงกับผู้ผลิต | IP68 ทุกยี่ห้อมีความลึกและเวลารับรองเท่ากัน |
| 9 | น้ำแรงดันและอุณหภูมิสูง | จำเป็นสำหรับโคมบ้านทั่วไป หรือเท่ากับ “9K” ในทุกมาตรฐาน |
ระดับ 7 และ 8 ไม่ควรถูกใช้เดาแทนระดับ 5 หรือ 6 ในทุกกรณี เพราะเป็นการทดสอบคนละลักษณะ หากโคมต้องเจอทั้งน้ำฉีดและการจมน้ำ ให้ตรวจ marking หลายระดับหรือเอกสารผู้ผลิต ไม่ใช่ดูตัวเลขที่สูงกว่าเพียงตัวเดียว

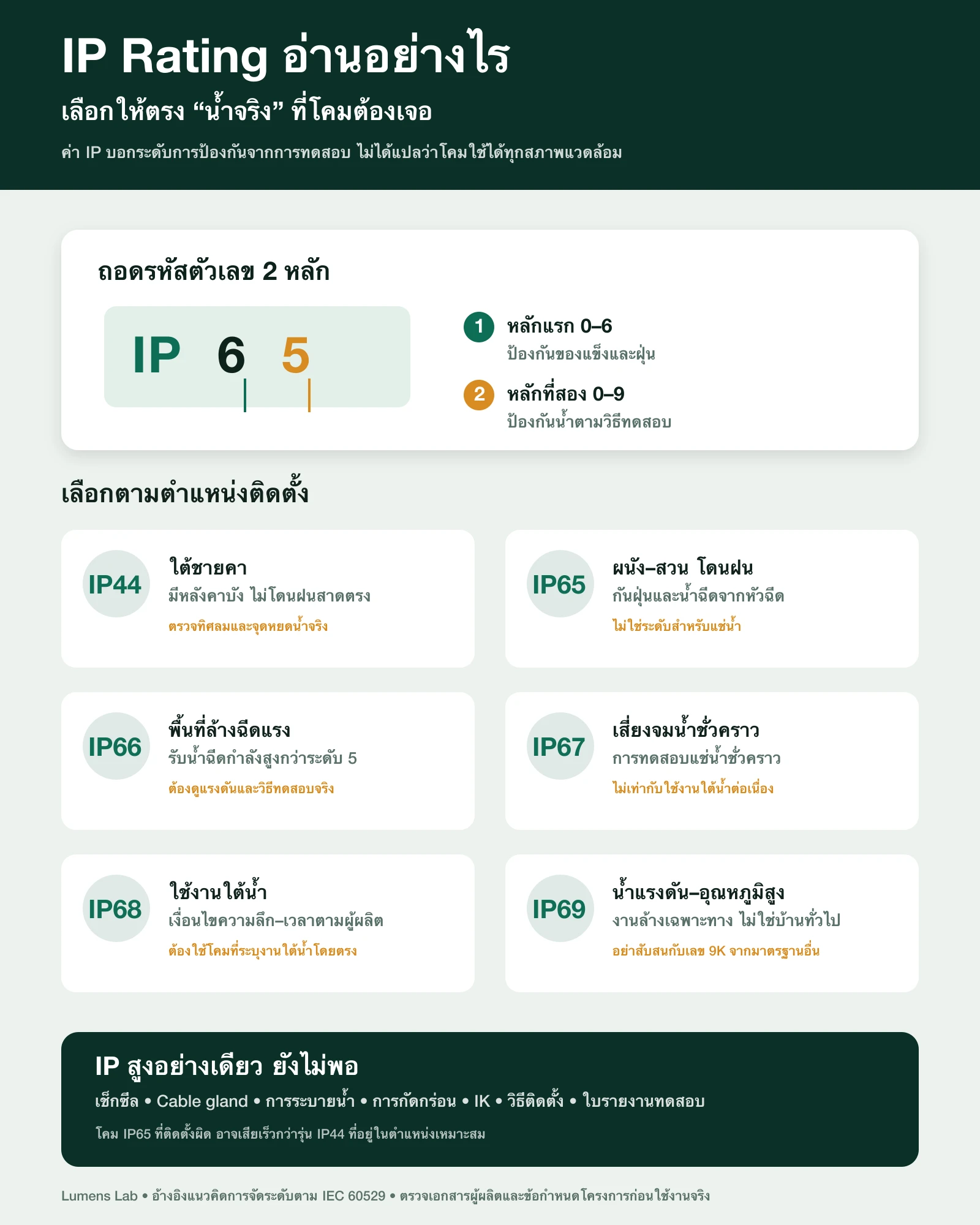

เลือก IP เท่าไรสำหรับโคมไฟแต่ละตำแหน่ง
ตารางนี้เป็นแนวทางคัดกรองเบื้องต้น ไม่ใช่ข้อกำหนดตายตัว โครงการจริงต้องดูทิศฝน ระยะจากพื้น จุดน้ำขัง การล้างทำความสะอาด และข้อกำหนดไฟฟ้าของพื้นที่นั้น
| ตำแหน่ง | ค่าเริ่มพิจารณา | เหตุผลและเงื่อนไข |
|---|---|---|
| ระเบียงหรือใต้ชายคาลึก | IP44 | ใช้ได้เมื่อไม่โดนฝนสาดหรือน้ำฉีดโดยตรง ตรวจทิศลมและรอยต่อหลังคา |
| โคมผนังภายนอก โคมสวน Bollard | IP65 | เหมาะกับฝุ่นและฝนโดยตรง แต่ฐานติดตั้งและ cable entry ต้องซีลถูก |
| พื้นที่ล้างฉีดแรงหรือริมถนน | IP66 | พิจารณาเมื่อต้องรับน้ำฉีดกำลังสูงกว่า IPX5 และมีฝุ่นมาก |
| โคมฝังพื้น | IP67/IP68 ตามสภาพ | ต้องมี pot, gland, สาย และ drainage ที่ถูกต้อง ค่า IP ของตัวโคมไม่แก้ปัญหาหลุมติดตั้งน้ำขัง |
| โคมสระว่ายน้ำใต้น้ำ | IP68 | เลือกเฉพาะรุ่นที่ผู้ผลิตระบุความลึก เวลา แรงดัน และการใช้งานในสระ พร้อมระบบไฟฟ้าตามข้อกำหนด |
| ชายทะเล/โรงงาน | IP ตามน้ำ + วัสดุ | เพิ่มการพิจารณา corrosion class, salt spray, UV, สารเคมี และวัสดุสกรู/ตัวเรือน |

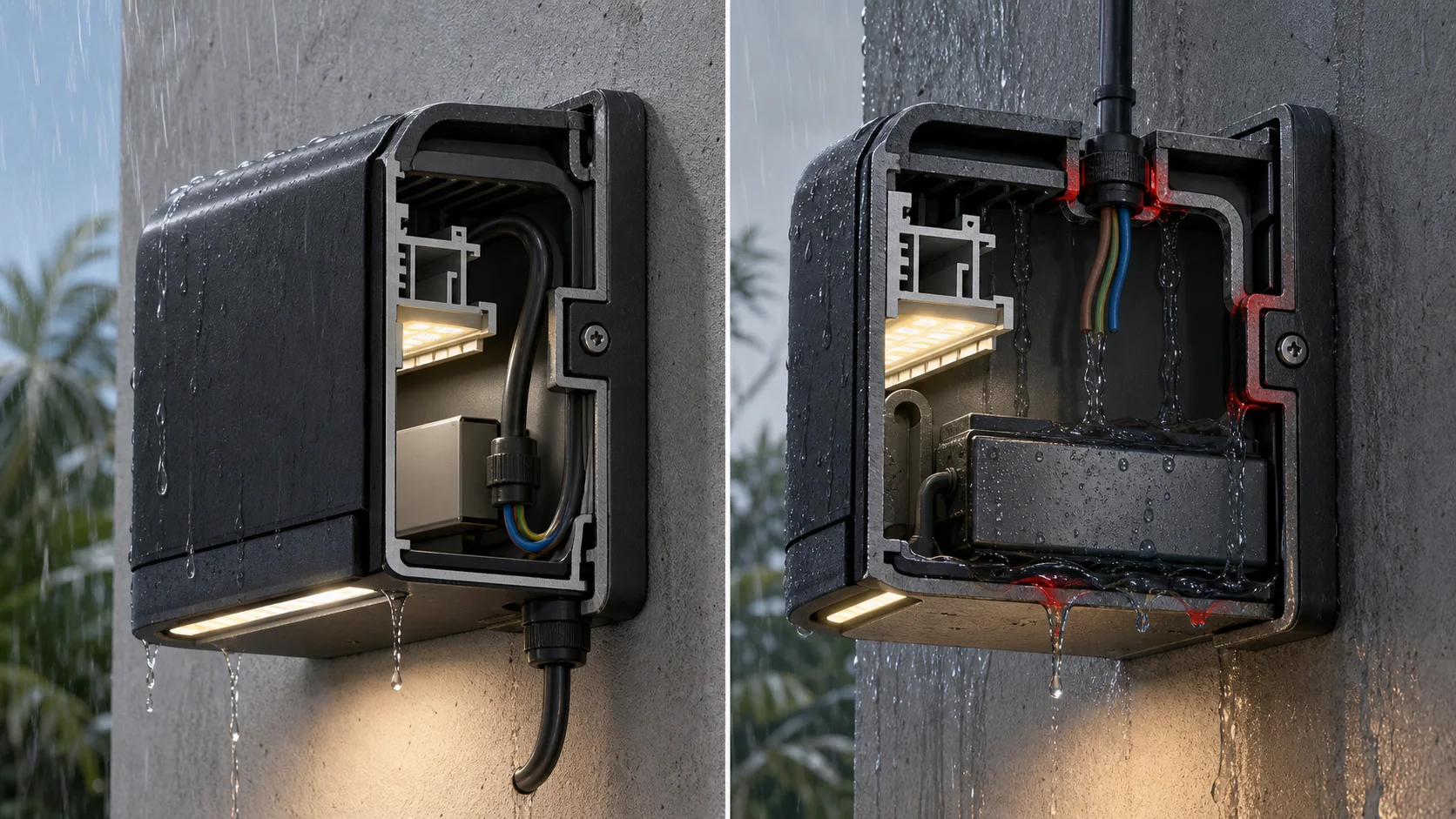

ทำไมโคม IP65 ยังมีน้ำเข้า: ค่า IP ไม่ได้บอกทุกอย่าง
จากประสบการณ์ตรวจหน้างาน ปัญหาน้ำเข้าโคมจำนวนมากไม่ได้เริ่มจากเลข IP ต่ำอย่างเดียว แต่เริ่มจากรายละเอียดเล็ก ๆ เช่น ซีลถูกบิดตอนขันฝา สายเข้าจากด้านบนโดยไม่มี drip loop ใช้ cable gland ไม่พอดีกับเส้นผ่านศูนย์กลางสาย เจาะเพิ่มโดยไม่รักษาระดับ IP หรือปล่อยให้น้ำขังรอบโคมฝังพื้น
Condensation ไม่เท่ากับน้ำรั่วเสมอไป
ความชื้นอาจควบแน่นเมื่ออากาศชื้นภายในโคมเย็นลงอย่างรวดเร็ว โดยเฉพาะหลังฝนตกหรือเมื่อโคมดับ ปัญหานี้สัมพันธ์กับปริมาตรอากาศ การระบายไอ เมมเบรน วัสดุ และวงจรความร้อน การมีฝ้าบางช่วงจึงต้องวิเคราะห์ต่างจากน้ำไหลผ่านรอยซีล แต่หากมีหยดน้ำสะสม สนิม คราบทางน้ำ หรือฉนวนเสีย ต้องหยุดใช้งานและให้ช่างตรวจ
IP Rating ไม่ใช่ IK Rating
IP บอกการป้องกันการแทรกซึม ส่วน IK Code ตาม IEC 62262 บอกระดับการป้องกันเปลือกหุ้มต่อแรงกระแทกภายนอก พื้นที่สาธารณะ ทางเดิน สนามกีฬา หรือโคมฝังพื้นจึงอาจต้องกำหนดทั้ง IP และ IK แยกกัน ค่าสูงในระบบหนึ่งไม่รับประกันอีกระบบหนึ่ง
เช็กลิสต์เลือกโคมไฟภายนอกแบบมืออาชีพ
- สำรวจน้ำจริง: ฝนตรง ฝนสาด น้ำฉีดล้าง น้ำขัง หรือใช้งานใต้น้ำ
- ดู marking บนตัวโคม: อย่าเชื่อข้อความบนหน้าร้านเพียงอย่างเดียว
- ขอ datasheet และรายงานทดสอบ: ตรวจรุ่นที่ตรงกัน มาตรฐาน ห้องทดสอบ และเงื่อนไข
- อ่านคู่มือติดตั้ง: ทิศติดตั้ง สายและ gland ที่รองรับ แรงขัน และข้อห้าม
- ตรวจระบบทั้งชุด: Junction box, connector, driver, สาย และรอยเจาะต้องเหมาะกับสภาพแวดล้อมด้วย
- เผื่อสภาพอากาศไทย: UV ความร้อน ฝนหนัก ความชื้น แมลง ไอเค็ม และสารเคมี
- ทำ drainage: โดยเฉพาะ uplight และโคมฝังพื้น ห้ามใช้ค่า IP แทนการระบายน้ำ
- ตรวจหลังติดตั้ง: ซีลต้องสะอาด ฝาแนบ สกรูครบ สายมี drip loop และไม่มีน้ำขัง
- วางแผนบำรุงรักษา: ตรวจซีล สนิม เลนส์แตกร้าว และ cable gland ตามรอบ
คำถามที่พบบ่อยเกี่ยวกับ IP Rating
IP65 ตากฝนได้ไหม?
โดยหลัก IPX5 ผ่านการทดสอบน้ำฉีด จึงมักเหมาะกับฝนโดยตรง แต่ยังต้องติดตั้งตามทิศที่ผู้ผลิตกำหนด และไม่ควรแช่น้ำหรือรับเครื่องฉีดแรงดันสูงโดยอัตโนมัติ
IP67 ดีกว่า IP65 เสมอไหม?
ไม่เสมอ IPX7 เน้นการแช่น้ำชั่วคราว ส่วน IPX5 เน้นน้ำฉีด เป็นคนละการทดสอบ หากต้องเจอทั้งสองแบบให้ดู marking และเอกสารว่าผ่านทั้งคู่หรือไม่
โคม IP68 ใช้ในสระว่ายน้ำได้ทุกรุ่นไหม?
ไม่ได้ ต้องตรวจความลึก ระยะเวลา น้ำและสารเคมีที่รองรับ อุณหภูมิ ระบบสาย/ซีล และข้อกำหนดความปลอดภัยทางไฟฟ้าสำหรับสระโดยเฉพาะ
โคมภายนอกควรเริ่มที่ IP เท่าไร?
ไม่มีเลขเดียวสำหรับทุกตำแหน่ง ใต้ชายคาที่แห้งอาจเริ่มพิจารณา IP44 จุดโดนฝนตรงมักเริ่มที่ IP65 ส่วนโคมฝังพื้นหรือใต้น้ำต้องประเมินความเสี่ยงน้ำขังและเงื่อนไข IP67/IP68 เพิ่มเติม
IP69K กับ IP69 เหมือนกันไหม?
อย่าเทียบจากชื่ออย่างเดียว เพราะตัวอักษร K พบในมาตรฐานและบริบทบางประเภท ขณะที่ IEC 60529 ใช้ระดับ 9 สำหรับน้ำแรงดันและอุณหภูมิสูง ควรดูว่าผู้ผลิตอ้างมาตรฐานฉบับใดและรายงานทดสอบอะไร
สรุป: เลข IP ต้องตามหลัง “สภาพหน้างาน”
เริ่มจากถามว่าโคมจะเจออะไร ไม่ใช่ถามว่าเลขไหนสูงที่สุด สำหรับบ้านและสวน จุดใต้ชายคาอาจใช้ IP44 ได้เมื่อมีการกำบังจริง จุดโดนฝนมักเหมาะกับ IP65 หรือ IP66 ส่วนงานฝังพื้นและใต้น้ำต้องตรวจ IP67/IP68 พร้อม drainage และเงื่อนไขผู้ผลิต หากต้องการงานที่อยู่ได้นาน ให้พิจารณา IP, IK, วัสดุ, การกัดกร่อน, ซีล, ระบบสาย และการบำรุงรักษาเป็นระบบเดียวกัน
อ่านต่อ: การออกแบบไฟทางเดินและบันไดภายนอก, ไฟภายนอกที่เป็นมิตรต่อแมลง และ วิธีคัดเลือกแหล่งข้อมูลของ Lumens Lab
IEC 60529, Degrees of protection provided by enclosures (IP Code); IEC 62262, Degrees of protection provided by enclosures for electrical equipment against external mechanical impacts (IK code); คู่มือและรายงานการทดสอบของผู้ผลิตต้องใช้ประกอบการเลือกผลิตภัณฑ์จริง
หมายเหตุจากกองบรรณาธิการ: บทความนี้เป็นแนวทางเชิงเทคนิคเพื่อการศึกษาและกำหนดสเปกเบื้องต้น ไม่แทนการออกแบบระบบไฟฟ้า มาตรฐานฉบับเต็ม คู่มือผู้ผลิต หรือการตรวจรับโดยวิศวกร/ช่างผู้มีคุณสมบัติตามกฎหมาย
